Пленочный теплый пол своими руками
Как все работает
Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).
Конструкция инфракрасного пленочного пола
Стандартный комплект плёночного пола
Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.
Схема работы инфракрасного теплого пола
Обратите внимание! ИК лучи излучает специальная карбоновая паста, которую запаивают в полиэстеровую пленку. Отсюда еще одно название системы – карбоновый пол.
Инфракрасный пленочный пол
Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.
Цены на инфракрасный теплый пол Heat Plus
инфракрасный теплый пол heat plus
Таблица. Характеристики ИК теплого пола.
| Характеристики теплого пленочного пола | Значение |
| Мощность | от 0 до 220 Вт/кв.м |
| Ширина покрытия | 500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны |
| Максимальная температура на поверхности плёнки | 60°С |
| КПД | на 10-15% выше КПД нагревателей металлической группы |
Сравнительная таблица характеристик разных систем теплого пола
Подготавливаем основание
Перед монтажом необходимо основательно подойти к подготовке и проделать весь перечень необходимых работ очень тщательно и кропотливо. Чем лучше вы подготовите основание, тем дольше и эффективней система инфракрасного топления будет у вас работать. Первое что вы обязательно должны проделать, это очень тщательно очистить всю площадь от пыли и грязи. Лучше промыть пол несколько раз водой и пропылесосить.
Затем необходимо убрать все неровности, заделать глубокие отверстия и стыки бетонных плит. После того как всё подсохло, необходимо расстелить подложку из пробкового полотна или пенополистирола с алюминиевым слоем. На этом подготовка окончена и можно приступать непосредственно этапам монтажа тёплого пола.
Если же покрытие находится в хорошем состоянии, то его стоит очистить от возможных видов грязи и пыли. Допустимость перепада высоты соответствует высоте самой пленки, а это 3 мм.
Преимущества пленочных теплых полов
- Карбон отличается повышенной проводимостью тепла, за счет чего снижается энергопотребление. Поэтому в финансовом плане инфракрасный пол более выгоден, чем другие способы отопления.
Преимущества пленочных теплых полов
- Система абсолютно безопасна для человека.
- Ее можно монтировать в любом положении и под любое финишное покрытие (в том числе натяжные потолки).
- Пленочный пол легко устанавливать, не требуются ни клей, ни бетонная стяжка. Следовательно, с установкой можно справиться самому.
- Монтаж/демонтаж происходит достаточно быстро, что актуально при перепланировке жилья или переезде.
Все элементы соединяются параллельно, что обеспечивает надежность конструкции. Если будет повреждена одна нагревательная полоса, то остальные продолжат исправно работать.
Пленочный теплый пол
Цены на инфракрасный теплый пол Caleo
инфракрасный теплый пол калео
Видео — ИК пленочный теплый пол
Разновидности и преимущества плёночного отопления
Каждый производитель старается добавить к своему продукту что-то уникальное дополняя плёночные системы самыми различными модификациями. Но среди мужества дополнений и модификаций можно выделить две основные разновидности инфракрасных полов:
- С высокой степенью разогрева.
- Полы с низким показателем теплоотдачи.
Каждый из них обладает различными показателями и подбирать его необходимо исходя из множества нюансов помещения, ваших потребностей, возможностей и требований.
Преимущества инфракрасного плёночного покрытия:
- Очень высокая степень отдачи тепла.
- Экономичность во время работы.
- Совместимость с системами управления и регулировки издаваемого тепла.
- Быстрый монтаж, после чего можно сразу укладывать ламинат.
- Подходит для любых помещений.
- Для установки не нужен специальный инструмент, вы сможете сделать всё своими руками.
- Долгий срок эксплуатации.
Последовательность действий при установке
Все процедуры достаточно просты и происходят в такой последовательности.
Монтаж теплого пола
Этап 1. Покупка всего необходимого
Для работы потребуются следующие комплектующие:
- полиэстеровая пленка;
- посеребренная медная проволока;
- терморегулятор;
- термодатчики;
- теплоотражающая подложка;
- вкладыш между полом и пленкой (зависит от напольного покрытия).
Что потребуется для укладки пленочного теплого пола
Теперь несколько слов об этом покрытии. Как отмечалось ранее, карбоновая пленка подходит под любой отделочный материал, это практически не влияет на комплект системы. Вместе с тем для подложки под каждое покрытие требуется соответствующий материал.
- Для деревянного пола нагревательная пленка покрывается полиэтиленовой.
- Для плитки все так же, вот только полиэтиленовая пленка дополнительно покрывается малярной сеткой. Для фиксации используются дюбеля, а при укладке применяется специальный клеящий раствор для теплого пола.
- При мягком напольном покрытии пол защищается твердой подложкой – фанерой, ДСП и т. д.
Обратите внимание! Лучше всего пленочный пол сочетается именно с плиткой. Дело в том, что данный материал имеет хорошие теплосберегающие свойства, поэтому энергия расходуется более экономно.
Цены на инфракрасную пленку «Теплолюкс»
инфракрасная пленка теплолюкс
Стержневой инфракрасный теплый пол
Этап 2. Подготовка поверхности
Шаг 1. ИК пол крайне требователен к покрытию, на которое его устанавливают, поэтому вначале основание очищается от грязи и пыли. Для этого можно воспользоваться пылесосом.
Удаление старого напольного покрытия
Подготовка основания
Шаг 2. Затем поверхность проверяется горизонтальным уровнем и если «разность» превышает 3 мм, то проводится выравнивание и повторная очистка.
Шаг 3. По окончании очистки монтируется гидроизоляционный слой для защиты пола от влаги.
Шаг 4. Поверх гидроизоляции устанавливается утеплитель. Это предотвратит теплопотери от лучей, уходящих вниз, и, как следствие, снизит количество расходуемой электроэнергии. Не стоит верить «специалистам», утверждающим, что это лишнее.
Стыки заклеиваются скотчем
В качестве утеплителя можно использовать любой из существующих вариантов, но под керамическую плитку нужно укладывать исключительно техническую пробку. Утеплитель укладывается металлизированной поверхностью вверх, выравнивается, а стыки заделываются монтажным скотчем.
Цены на техническую пробку
техническая пробка
Этап 3. Схема будущего пола
Шаг 1. Перед началом монтажа нужно определиться с месторасположением терморегулятора – в идеале он должен находиться в 15 см от поверхности пола.
Схема будущего пола
Шаг 2. Далее составляется схема монтажа нагревательной пленки. В процессе следует учитывать ряд нюансов:
- систему нельзя устанавливать под бытовыми приборами и габаритной мебелью;
- первую полосу следует уложить на расстоянии в 10-40 см от стены;
- если пленочный пол будет единственным источником тепла, то нужно сделать так, чтобы он занимал минимум ¾ всего помещения;
- если же он – лишь вспомогательная система, то достаточно будет ½.
Этап 4. Установка и финальное подключение

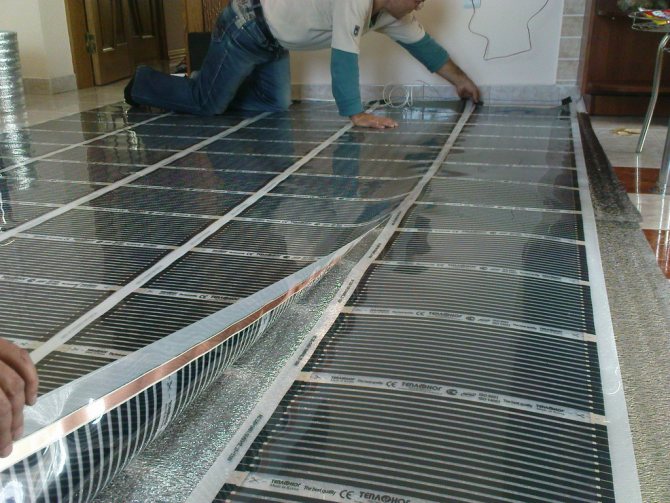

Шаг 1. Согласно составленной на предыдущем этапе схеме поверх утеплителя укладывается нагревательная пленка. При необходимости материал обрезается по размеченным линиям.
Резка термопленки
Шаг 2. Пленку нужно укладывать так, чтобы медные поверхности контактов были направлены вниз. Двигаться при этом нужно в сторону стены, на которой установлен терморегулятор.

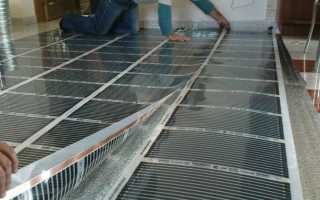

Укладка термопленки
Шаг 3. К краю каждой медной полоски подключаются зажимные контакты, после чего подсоединяются кабели.
Обратите внимание! Все места соединений и разрезы тщательно герметизируют специальной мастикой на основе битума.
Процесс подключения системы
Следует помнить, что чем больше длина полотнища нагревательной пленки, тем меньше будет контактов. Но максимальная длина при этом не должна превышать восемь метров.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода могут подключаться по одной стороне помещения
Шаг 4. Некоторую часть зажимных контактов нужно разместить на поверхности, через которую будет пропускаться ток, остальные же – в самой пленке.
Далее нужно закрепить контактные зажимы
Для этого используются пассатижи
Провода крепятся к контактным зажимам
Места подключения изолируются
Еще одно фото процесса
Шаг 5. Далее к нижней части покрытия подключается предварительно изолированный температурный датчик.
Делаются вырезы в теплоизоляции
Шаг 6. По окончании укладки, подключения всех кабелей и зажимных контактов устанавливается терморегулятор. Рекомендуется, чтобы это устройство устанавливалось стационарно, но при желании его можно подключить как рядовой электроприбор – с помощью розетки.
Подключение терморегулятора теплого инфракрасного пола
Электромеханический терморегулятор
Установка терморегулятора
Процесс подключения терморегулятора
Обратите внимание! Опытные строители уверяют, что большую часть кабелей, ведущих от терморегулятора к пленке, необходимо пропускать под плинтусом.
Шаг 7. В конце конструкция подсоединяется к электрической сети.
Этап 5. Пробный запуск системы
До начала укладки финишного покрытия следует протестировать работу пленочного пола. Если все было сделано правильно, то пленка будет прогреваться равномерно, соединения контактов не будут искриться или перегреваться. После успешного тестирования инфракрасный пол накрывается еще одним слоем полиэтиленовой пленки, далее можно приступать к укладке отделочного покрытия.
Цены на терморегуляторы для теплого пола
терморегулятор для теплого пола
Инструменты для установки
Чтобы произвести монтаж своими руками вам потребуется кое-какой инструмент, который вы без проблем сможете найти у себя в подсобке или гараже. Вам следует подготовить такие инструменты:
- Канцелярский нож или острые ножницы, для подрезки плёнки.
- Отвёртка и плоскогубцы для установки терморегулятора.
- Изоляционные материалы для отрезанных торцов и проводов.
Больше ничего вам не потребуется, как видите, список очень короткий и вы обязательно обнаружите всё у себя под рукой.
Этап подготовки
Перед покупкой материала необходимо определиться с площадью, которую нужно покрыть. Зарисуйте схему помещения, учитывая места громоздких предметов, таких как бытовая техника, полки, шкафы, кровати и т.д. Под ними пленка не укладывается.
Также сделайте отступ в 15-20 сантиметров от стен и перечисленных тяжелых предметов. Измерьте полученную площадь и нанесите на схему, она понадобится как при покупке нужного количества материала, так и при его монтаже.
Перед монтажом теплого пленочного пола нужно определиться с местом расположения проводов и терморегулятора. Лучше всего вывести их к стене в свободном месте. Затем приступаем к тщательной уборке поверхности.
Рекомендуем: Как выполнить заливку тёплого пола?
На ней не должно быть мусора, пыли, грязи, торчащих саморезов и шляпок гвоздей. В стыках досок или бетонных плит исключаются малейшие перепады, если они есть, придется дополнительно выравнивать поверхность.
Конструкции
Комната, в которой вы планируете установку теплого пола, должна надежно защищаться от образования сквозняков и прочих вариантов потери тепла. Поэтому все нагревательные комплектующие следует устанавливать исключительно на теплоизоляционном слое, который не допускает траты энергии на нагревание плит перекрытия, наряду с уходом тепла в атмосферу.
Если говорить о конструкции пола с подогревом, то нагревательный кабель необходимо размещать на теплоизоляционном слое и закреплять при помощи монтажной ленты. Внутри кабеля присутствует змейка, в которой на одинаковой дистанции между витков выложена труба из гофры. В данную трубу помещен температурный датчик, который отвечает за уровень нагрева всей системы в доме.
Когда все нагревательные компоненты уложены, поверх можно заливать стяжку. Толщину слоя определяют на основе строения кабеля
Важно, чтобы слой отличался ровной поверхностью без пустот. Поверх стяжки укладывается плитка или иное покрытие для пола
Терморегулятор находится на стене. Место должно быть выбрано с учетом его комфортной работы. От него зависит автоматизированная работа пола с электроподогревом.
Чтобы защитить электрическую схему от утечки, нужно подключить к автоматическому выключателю УЗО.
Инфракрасный пол под ламинат
Радиаторный тип отопления по-прежнему популярен, но имеет ряд существенных недостатков:
- Воздух прогревается неравномерно, распределение тепла идёт по вертикальной конвекции;
- Пол в таких домах всегда холодный;
- Из-за восходящего потока воздуха возле окна возникают сквозняки;
- В основном прогревается воздух под потолком, в то время как внизу он намного холоднее, необходимы высокие затраты энергии на хороший прогрев жилья.
Решить эти проблемы можно, установив систему тёплых полов, например, плёночный (инфракрасный) тёплый пол. Это ряд пластин с нагревательными элементами, которые запитываются от энергетической системы дома. Изолированные фольгирующим материалом в виде пластин, они равномерно покрывают поверхность под полом.
При включении такая система быстро прогревается и начинает отдавать тепло. В этом случае пол служит своеобразным конденсатором, через который тепло попадает в дом. В итоге полы прогреваются, а тепло равномерно распределяется по комнате. Энергозатраты ниже, при той же, а чаще всего и лучшей эффективности.
Инфракрасный тёплый пол – это разновидность тёплого пола, которая лучше всего подходит для взаимодействия с ламинатом. Наилучшая регулировка температуры, равномерный прогрев поверхности, а также отсутствие влаги позволяет ему взаимодействовать с самым широким спектром видов ламината, не подвергая опасности владельцев дома получить повреждения напольного покрытия.
