Виды гребёнок отопления
Гребёнок отопления выпускается очень много видов – с самыми разнообразными «наворотами».
Например, такая:

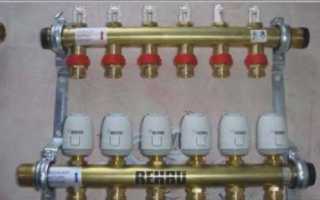

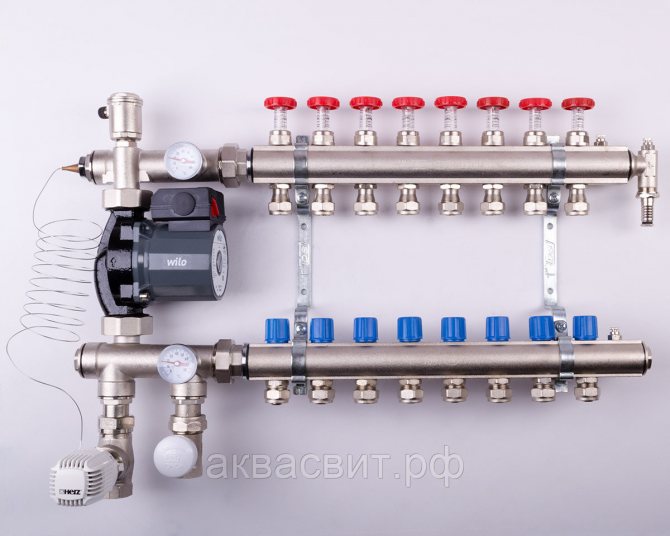

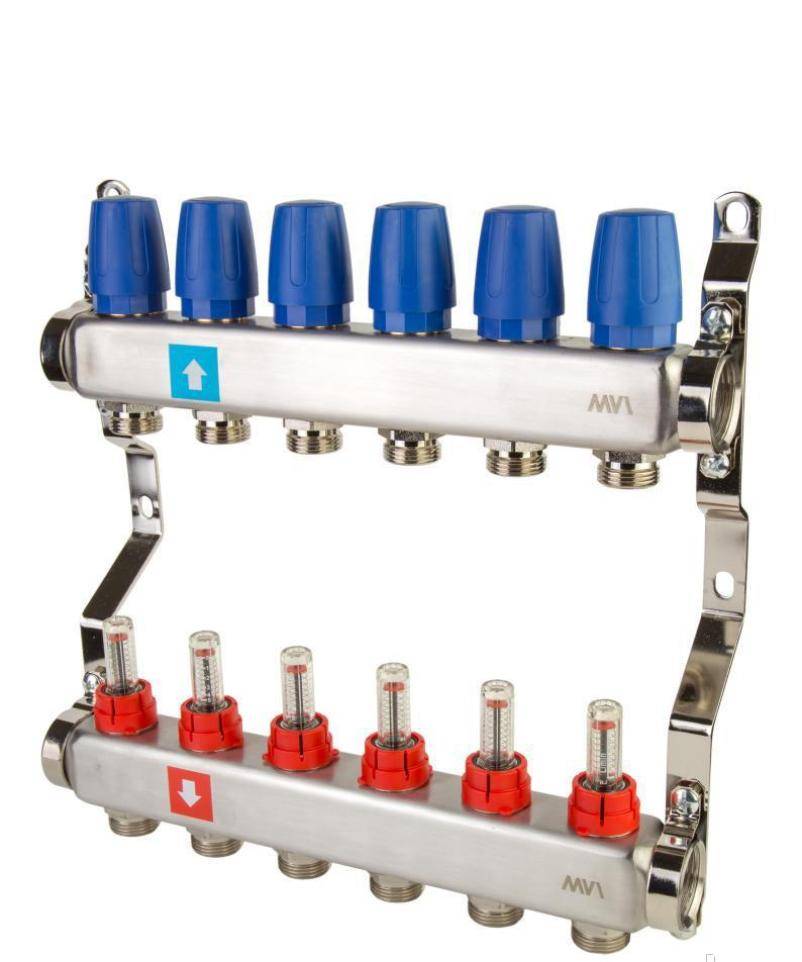

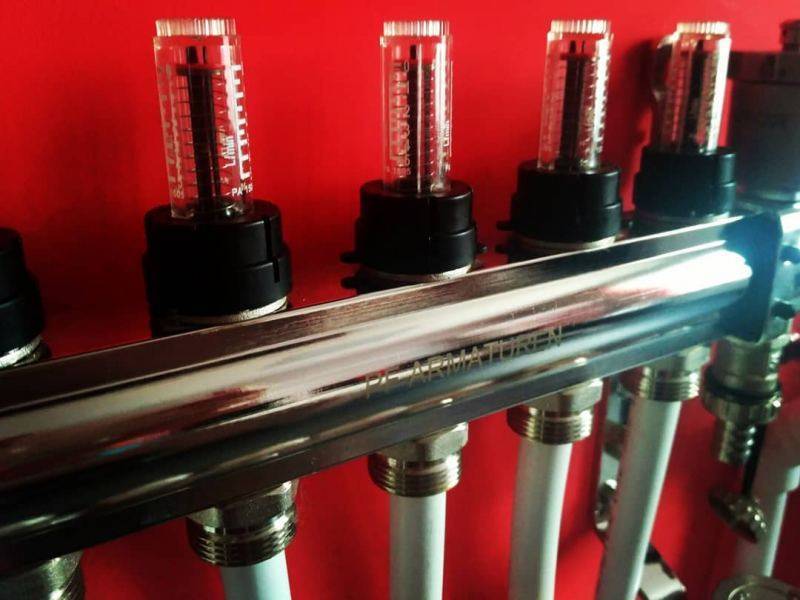

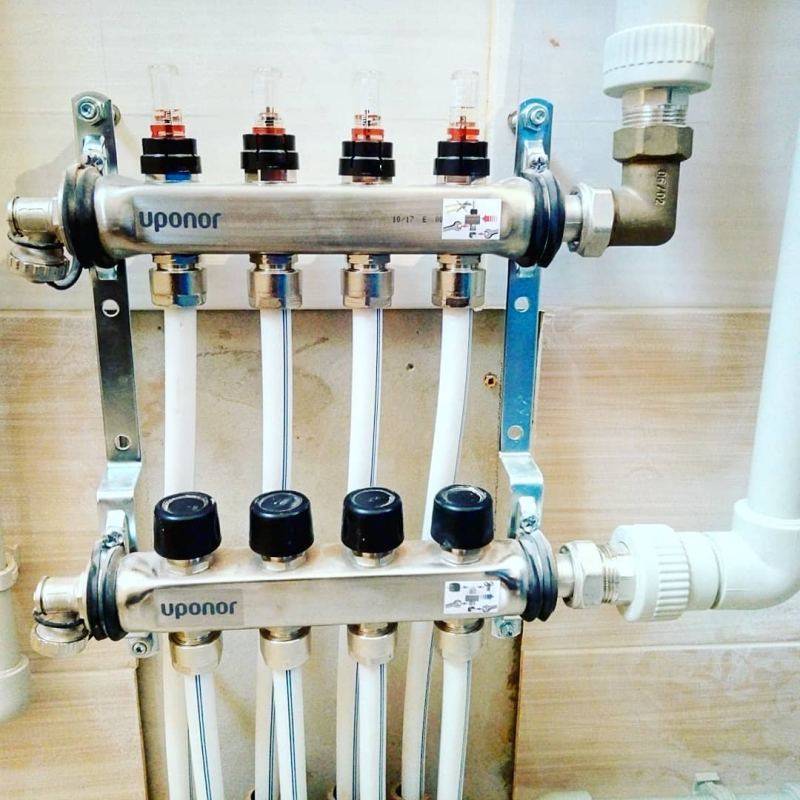

Это весьма сложная коллекторная система и при том дорогостоящая, не всем может быть по карману. В её состав входят расходомеры (на верхнем – подающем — коллекторе различимы белые «колпачки») и термоголовки. Расходомеры позволяют регулировать равномерность подачи теплоносителя к радиаторам. Также имеются кронштейны для монтажа в коллекторном шкафу или на стене.
На нижнем – обратном — коллекторе установлены термоголовки, которые прикрывают/приоткрывают проход выходящего из системы теплоносителя. Этим регулируется температура возвращаемого теплоносителя. Термоголовками можно отрегулировать температуру для каждого радиатора отдельно, т. о. отрегулировав и желаемую температуру в каждой комнате, о чём уже упоминалось выше.

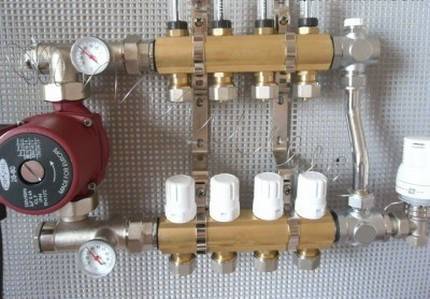

Коллекторы – латунные трубки с дюймовым внутренним проходом и резьбами на концах – для присоединения запорной арматуры и трубопроводов. Ну и выходы – обычно полудюймовые – для подключения радиаторов. Как видно на фото, на обратном коллекторе есть заглушки, чтобы при желании можно было поставить расходомеры или термоголовки.

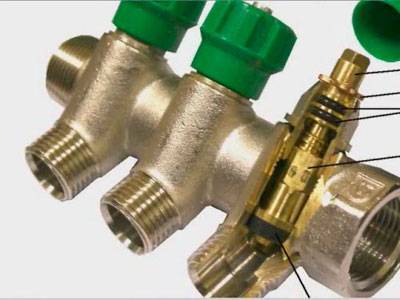

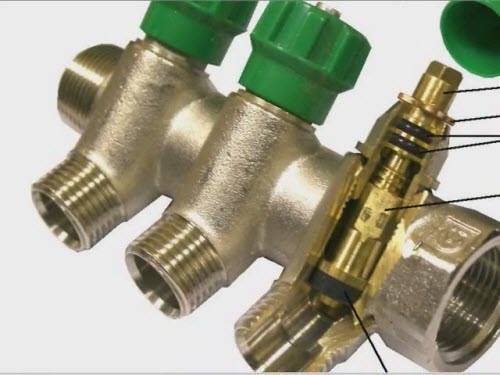

Ещё вариант распределительных коллекторов – с литым корпусом:
С одной стороны коллектора внутренняя резьба, с другой наружная (дюймовая или трёхчетвертная).

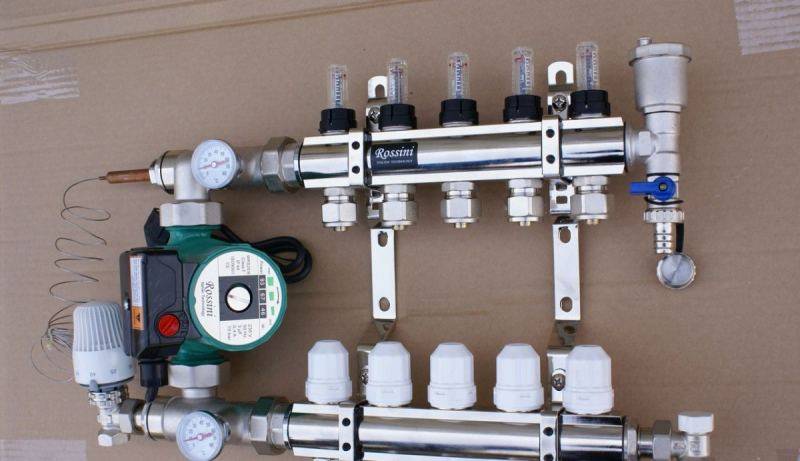

Ну и самый бюджетный вариант:
Это гребёнка отопления китайского либо турецкого происхождения. К такому коллектору присоединяются металлопластиковые трубы с помощью имеющихся здесь цанговых разъёмов.
Такие коллекторы вполне работоспособны, если не считать одну их слабость: бывает, что теплоноситель начинает подтекать из-под рукоятки вентиля. Причина — износ резиновых уплотнителей. К сожалению, уплотнители не всегда получается заменить, и приходится менять весь коллектор.

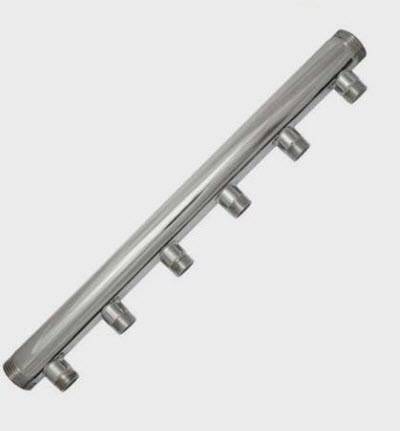

А это самая простая гребёнка отопления:
Это просто нержавеющая труба с приваренными выходами. Такая простота обманчива: сами понимаете, к ней нужно докупить ещё много чего. Да и нержавейка – не самый дешёвый материал.
Примечания
- Чисельність наявного населення України на 1 січня 2021 року. Державна служба статистики України. Київ, 2021. стор.58
- ↑ Гребёнка // Украинская Советская Энциклопедия. том 3. Киев, «Украинская Советская энциклопедия», 1980. стр. 162
- ↑ Гребёнка // Советский энциклопедический словарь. редколл., гл. ред. А. М. Прохоров. 4-е изд. М., «Советская энциклопедия», 1986. стр. 338
- ↑ Гребёнка // Большая Советская Энциклопедия. / под ред. А. М. Прохорова. 3-е изд. том 7. М., «Советская энциклопедия», 1972. стр. 268
- М. Г. Паджев. Через всю войну. Записки пограничника. М., Политиздат, 1972. стр.141-143
Достоинства и недостатки коллекторного отопления
Коллекторное отопление в квартире или частном доме имеет плюсы и минусы. Среди преимуществ этой системы необходимо отметить:
- Ремонтопригодность. При обнаружении поломки можно с легкостью отключить отдельно взятый участок трубопровода, не прерывая полностью работу системы.
- Можно применять трубы небольшого сечения. Поскольку каждая выходящая из распределителя ветка питает только один радиатор, то для ее прокладки есть возможность выбрать трубы небольшого сечения, при этом их можно с легкостью расположить в стяжке.
- Простота эксплуатации. За счет того, что у каждого прибора автономное управление, у владельца дома появляется возможность устанавливать температуру в любой конкретной комнате. А если необходимо, то отключать в помещении приборы отопления. Причем температура в остальных комнатах останется прежней.
- Можно установить коллекторную систему отопления частного дома своими руками.
Затраты экономического плана – один из минусов данного отопления
Для того чтобы создать несколько веток, которые имеют различные характеристики, например разное давление теплоносителя, используют распределительную разводку с гидравлическим компенсатором. Гидрострелка — это вместительная труба, где к выходам подсоединено несколько независимых веток.
За счет того, что подогретая вода с минимальными потерями доходит к радиаторам, увеличивается КПД системы. Это позволяет уменьшать мощность котла, экономя затраты на топливо.
Отопительная система имеет и недостатки. Главные из них:
- Расход труб. В отличие от классического подсоединения расход труб во время обустройства коллекторной схемы повышается в 2−3 раза. Отличие в затратах обусловлено количеством задействованных помещений.
- Требуется наличие циркуляционных насосов, что повлечет дополнительные материальные вложения.
Если что-то случится с трубами, придется вскрывать пол
Также недостатком является зависимость от электроэнергии: даже при работающем котле во время отключения электричества радиаторы останутся холодными. Поэтому эти системы не советуют использовать в тех районах, в которых отключение электричества — частое явление.
Что такое гидрострелка
Если в многоконтурной сложной отопительной системе установить насосное оборудование значительной мощности, то даже оно не сможет справиться с разными условиями и параметрами функционирования сети. Такие несоответствия в работе разных контуров будут негативно влиять на работу нагревательного котла и сокращать сроки службы дорогого оборудования.
Разветвленные отопительные сети не могут работать слаженно по причине того, что у каждого контура своя производительность и напор. Но даже если каждый контур укомплектовать собственным циркуляционным насосом с учетом параметров магистрали, то проблема разрозненности системы только обострится. Это приведет к разбалансировке сетей, потому что у каждого отопительного контура будут свои параметры.

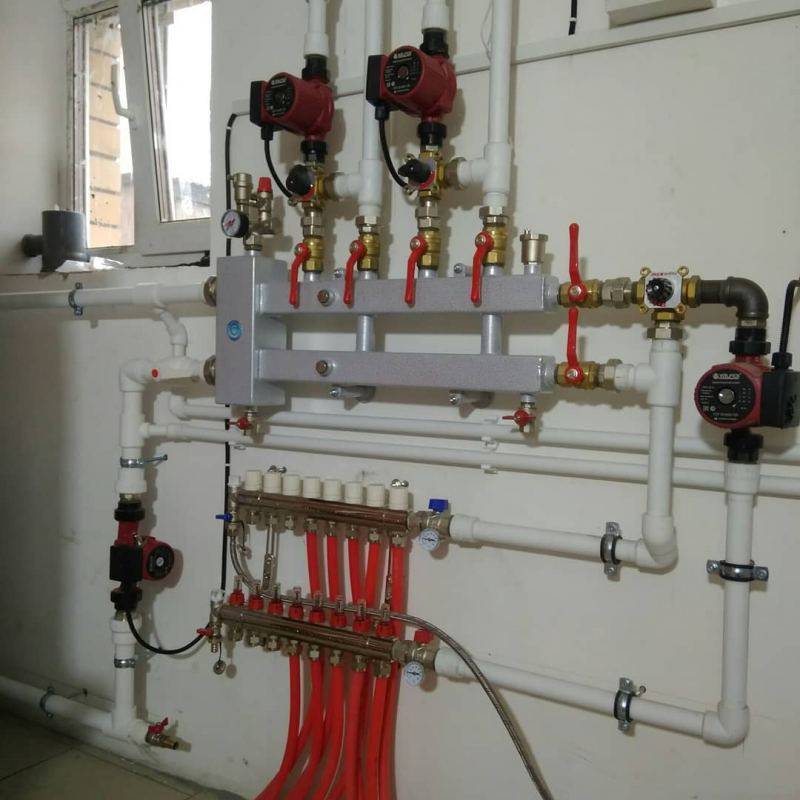

Для решения проблемы один общий котел должен подогревать требуемое количество теплоносителя, но каждый контур должен получать из коллектора требуемое ему количество подогретой жидкости. В этом случае функции разделителя гидравлической системы выполняет коллектор. Гидроразделитель нужен для выделения из общего контура котлового потока. Другое название гидроразделителя – гидрострелка или ГС (гидравлическая стрелка).

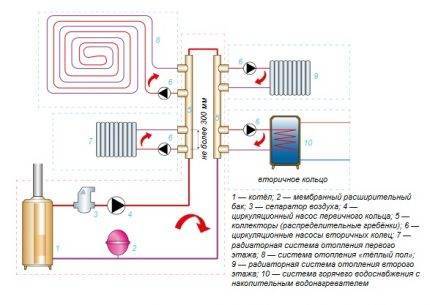

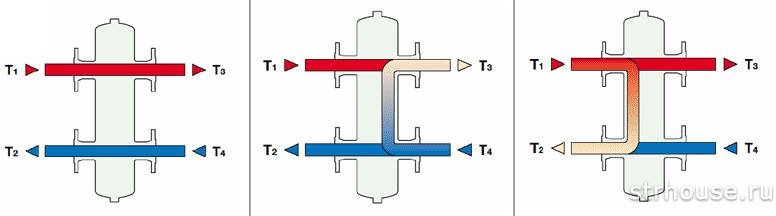

Такое название устройства произошло от аналогии с железнодорожной стрелкой. Как ж/д стрелка разводит поезда в нужном направлении, так и гидрострелка распределяет потоки теплоносителя по отдельным контурам. Внешне устройство напоминает отрезок трубы круглого или прямоугольного сечения с торцевыми заглушками. Приспособление соединяется посредством трубопровода с коллектором и котлом и имеет несколько патрубков в боковой части.
Последовательность работ
Процесс изготовления гребенки выглядит достаточно просто:
- Необходимо приобрести материалы в соответствии с решениями, принятыми на этапе конструирования распределителя.
- В заготовке для корпуса вырезаются отверстия под отводы. Если в этом качестве используется круглая труба, то сначала на бумаге нужно вычертить развертку отверстия (в обиходе называется «рыбкой»). Далее развертка вырезается, прикладывается к трубе и очерчивается карандашом или маркером. После этого вырезается отверстие — с предварительным высверливанием по контуру или с помощью газового резака.
- Привариваем отводы к корпусу гребенки при помощи электросварки. К торцам привариваются заглушки, которые при необходимости также оснащаются патрубками.
- Полученное изделие необходимо проверить на герметичность. Оставляем открытым один отвод, все остальные плотно закрываем. После этого заполняем коллектор горячей водой и наблюдаем, не дадут ли сварные швы течь. Не помешает раздобыть ручной насос для опрессовки и проверить надежность швов под давлением.

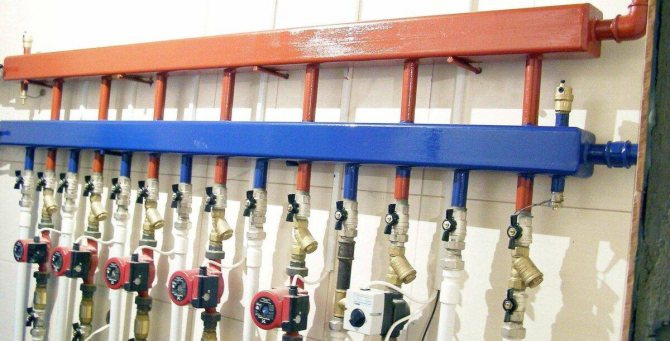

В качестве корпуса коллектора не обязательно использовать круглую трубу, вполне сгодится и квадратная.
Если испытания прошли успешно, можно окрашивать гребенку и после высыхания краски приступать к ее монтажу.
Даже если теплый пол монтируется в одной комнате, все равно необходим. Обзор моделей коллекторов и цен на них представлен на сайте.
Выбор места

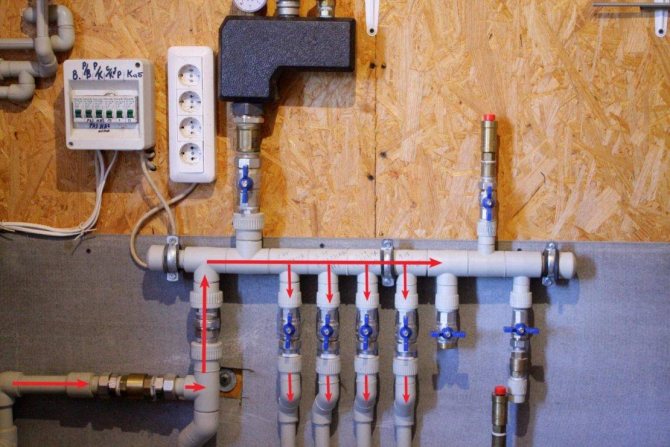

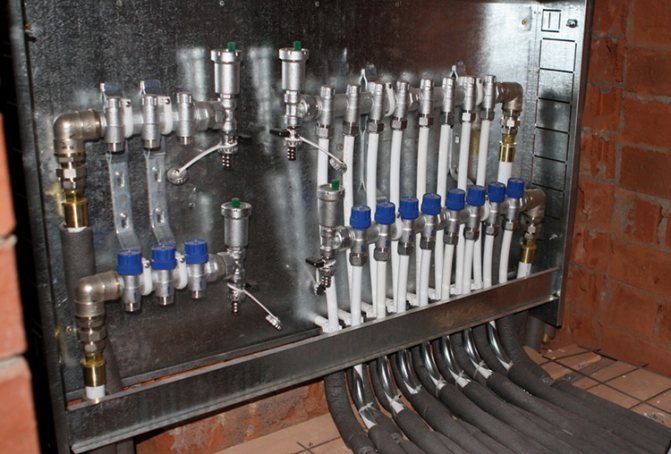

Прежде всего распределитель для воды необходимо установить таким образом, чтобы максимально уровнять протяжённость каждого трубопровода к потребителю. Если этим правилом пренебречь, то на более протяжённых участках будет существенно отличаться давление жидкости.
Если разводка водопровода осуществляется в многоэтажном здании, то коллектор устанавливается на каждом этаже.
Существует два способа монтажа водяной гребёнки:
- В стене здания.
- В распределительном шкафу.

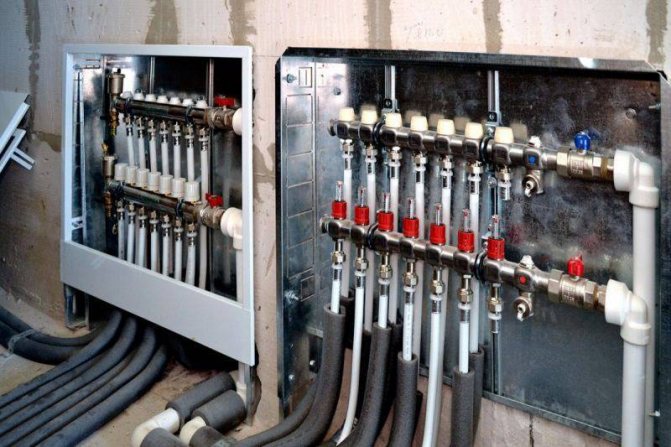

Первый вариант монтажа используется, когда полезная площадь помещения ограничена, или открытый монтаж труб и распределительного короба существенно изменят дизайнерское оформление комнаты. В этом случае сооружается ниша в стене, которая закрывается задвижкой, и в случае необходимости будет возможность получить доступ к управлению устройством.
Читайте также:

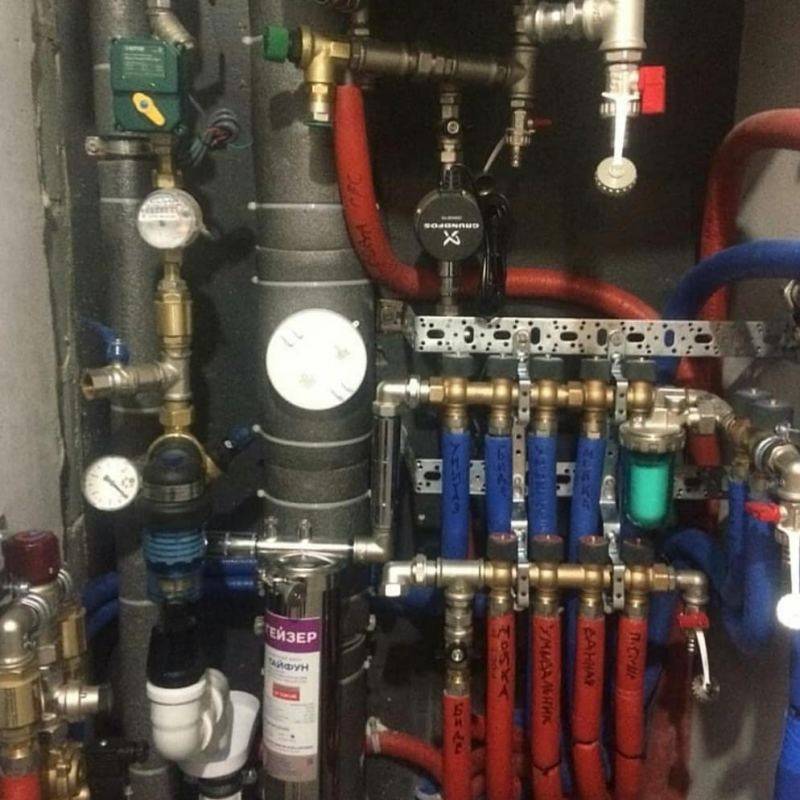

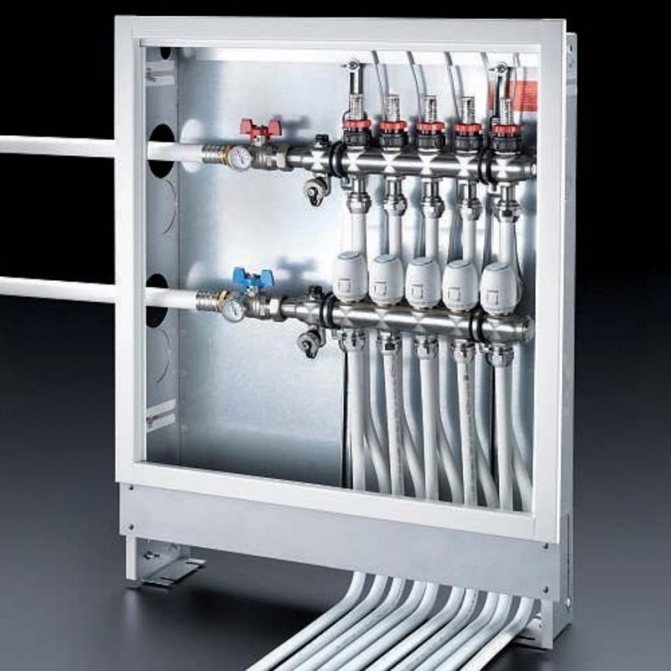

Если есть возможность установить распределительное устройство в подсобном помещении, то в этом случае устанавливается специальный ящик, внутри которого фиксируется гребёнка и все подводящие к этому устройству трубы.
Если разводка водопровода осуществляется в многоэтажном здании, то коллектор устанавливается на каждом этаже
Расчет пропускной способности гребенок
В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.
Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):
n=n1+n2+n3+n4,
Где:
- n — площадь сечения коллектора4
- n1,n2,n3,n4 — площади сечений патрубков.
Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте.
Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.
Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра
Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе.
Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.
Особенности узких стиральных машин
Те, кто выбирают узкие стиральные машинки, руководствуются целью сэкономить жилищное пространство, которого и так мало. А если это машина с фронтальной загрузкой, то крышка еще и служит как полка, а также её плюс в том, что она может быть встроена в рабочую плоскость кухни или под раковину в ванной. Но узкие агрегаты с вертикальным типом загрузки позволяют доложить забытую вещь в процессе стирки.
Так как барабан не такого большого диаметра, как в стандартной машине, это влияет на количество оборотов и, соответственно, белье не может быть практически сухим по окончании процесса. Выделим машины двух классов стирки и обсудим их.
Класс А
Хорошие параметры загрузки для узкой машины: 4,5 килограмма.
Есть выбор скорости отжима, отложенный старт, подкрахмаливание, наличие системы 3D-AquaSpar и системы управления FuzzyLogic.
Нет защиты от детей. Горящие индикаторы сообщают о ходе стирки.
Класс В
Есть ли стиральные машины шириной 55 см? Да, и один из таких экземпляров – DAEWOO DWD-CV701PC (высота – 60, ширина – 55, глубина – 28,7). Имеет максимальную загрузку – 3 килограмма. Оптимальный выбор для молодых мам: практически бесшумна и даёт возможность стирать детские изделия при температуре 80 градусов. Класс энергопотребления – А. Стиральная машина высотой 60 сантиметров под раковину даёт возможность сэкономить место. Она имеет инновационный дизайн, который будет радовать глаз. В меню присутствует укороченный цикл стирки.
Модификации распределительных гребенок
Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.
Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

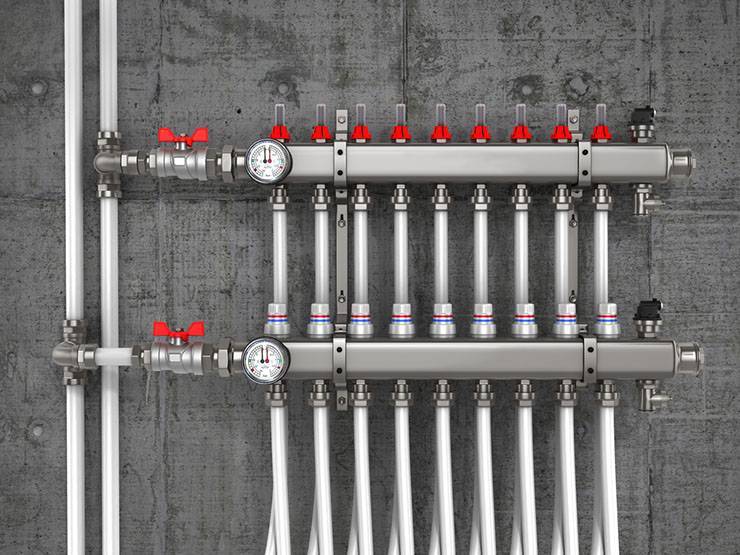

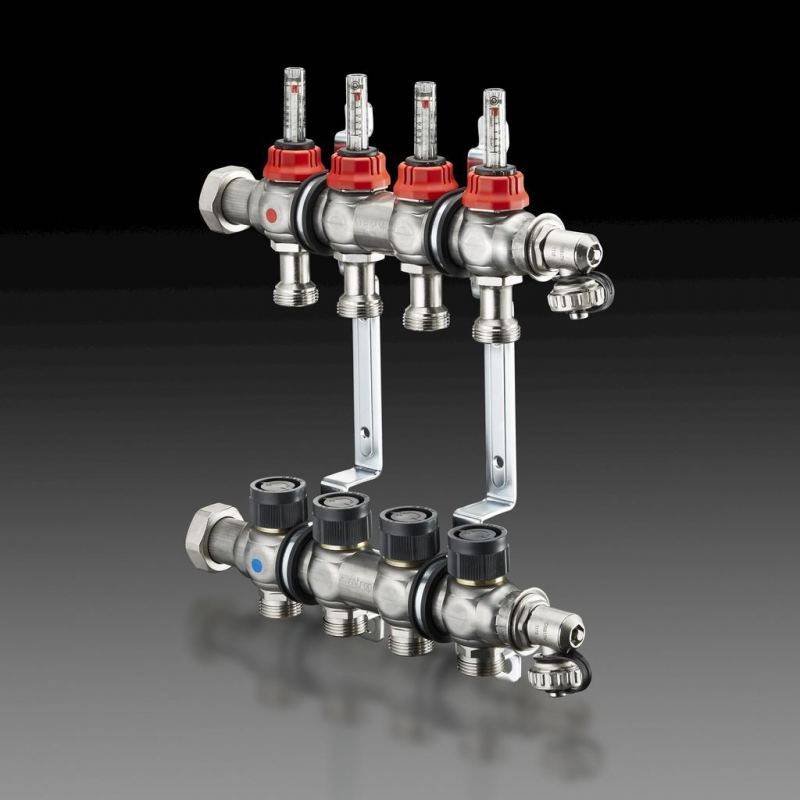

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

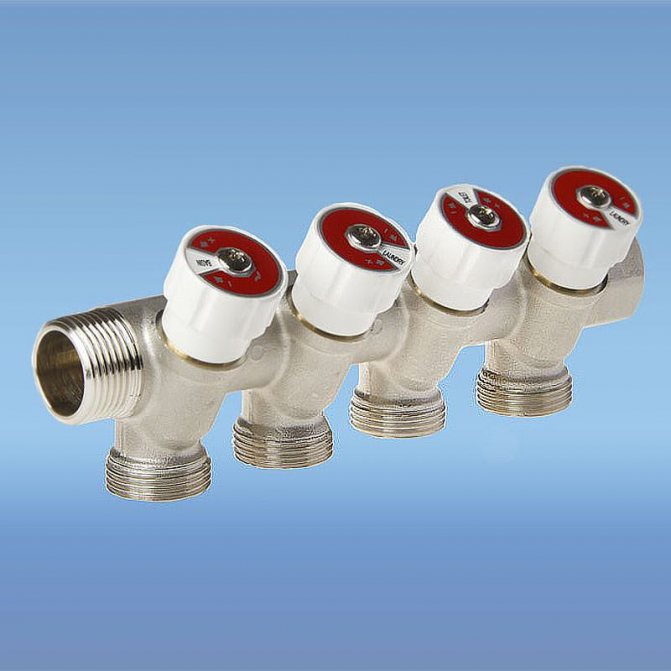

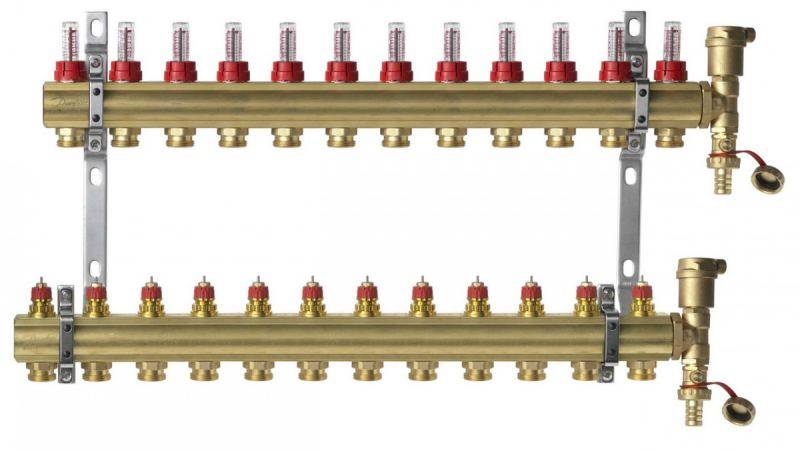

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.
На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

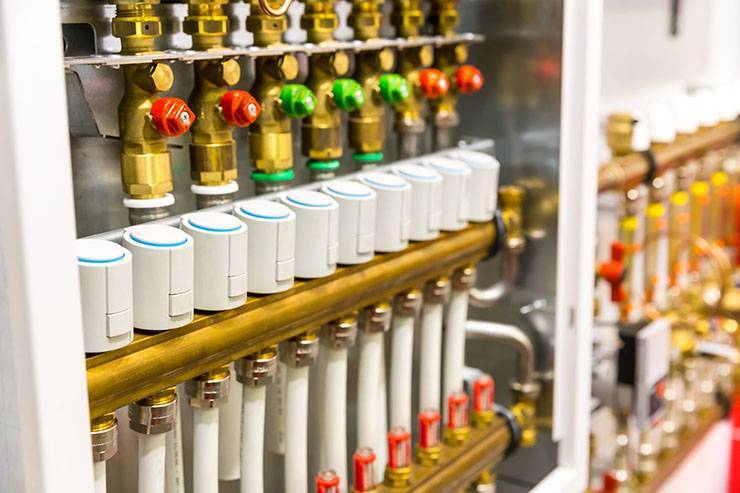

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:
- расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
- термодатчиками, призванными контролировать температуру каждого отопительного прибора;
- воздуховыпускными клапанами автоматического типа для слива воды;
- электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.
Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.
Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам
Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:
- Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
- Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.

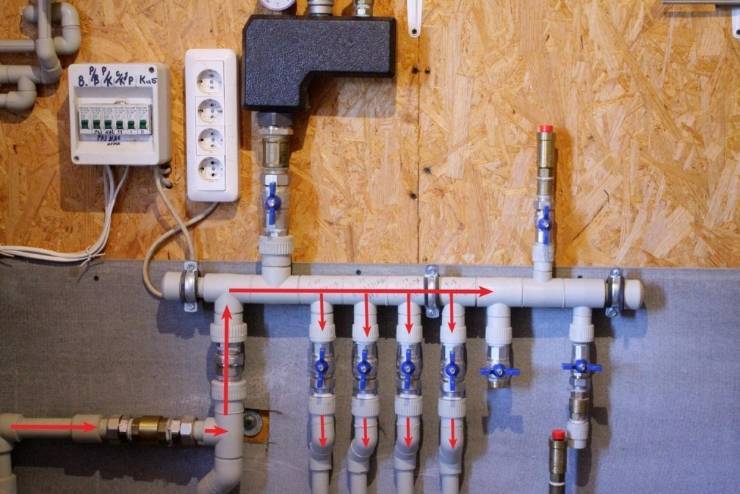

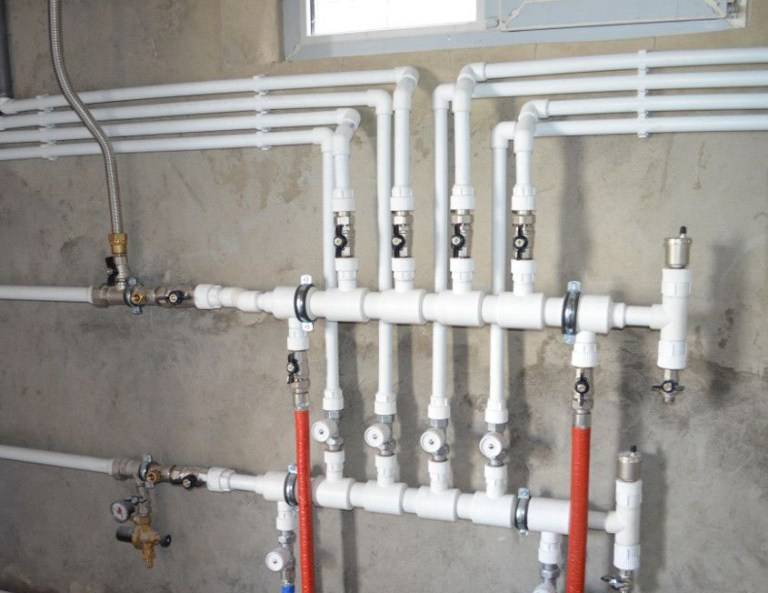

- Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».
Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.
Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт
Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.
Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший
Основные производители
На рынке отопительных систем в наши дни можно найти огромное разнообразие моделей от производителей буквально со всех уголков планеты. Однако среди них есть и наиболее примечательные бренды, чья продукция успела заслужить немало хороших отзывов:

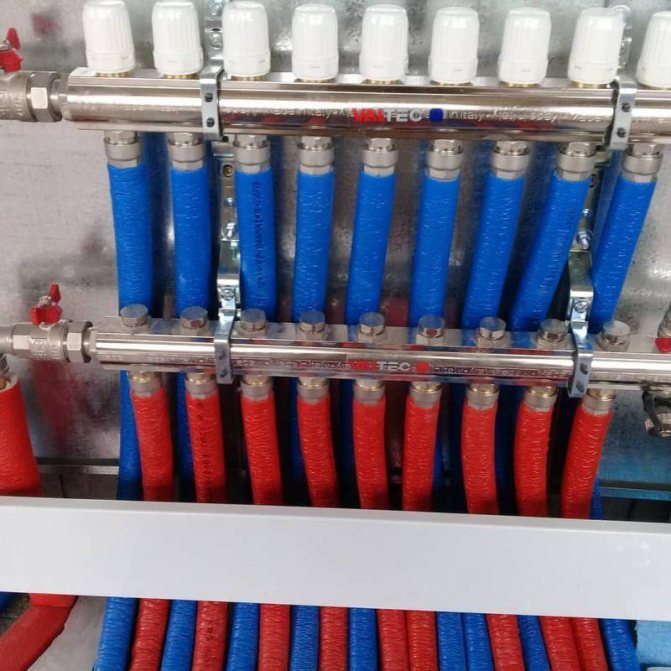

- Valtec. Решения Валтек являются одними из наиболее простых в плане установки. Продукция этой итальянской фирмы отвечает всем самым высоким европейским стандартам качества.

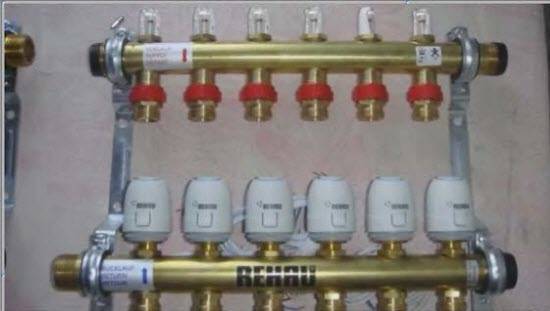

- Rehau (Рехау). Коллекторы RehauHLV 5 ориентированы на установку для разведения контуров отопительной системы здания, а RehauHKV отличаются высочайшим уровнем износоустойчивости и надежности. Выполнены гребенки из высококачественной нержавеющей стали.
- HKVD. Коллекторы данной марки в отличие от многих могут быть не только двухконтурными, а 8- и даже 12-контурными.
- Отопительные гребенки Far представляют собой недорогие нерегулируемые модели.

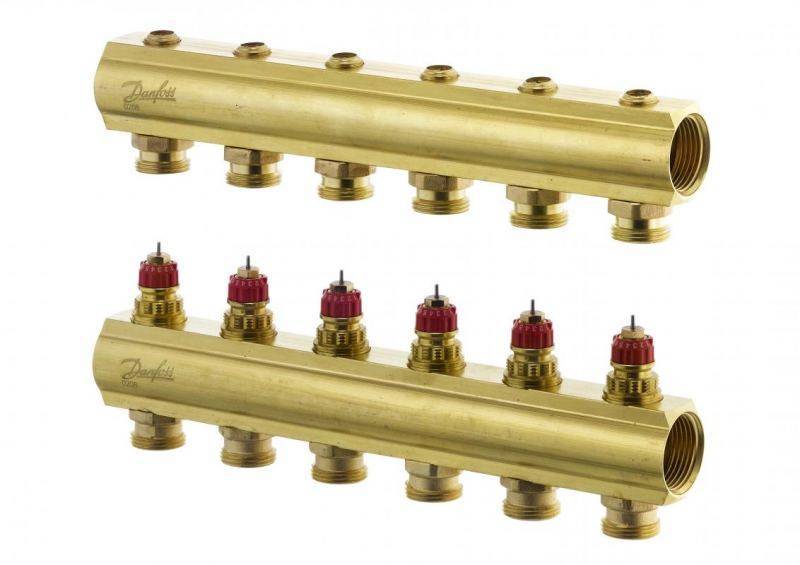

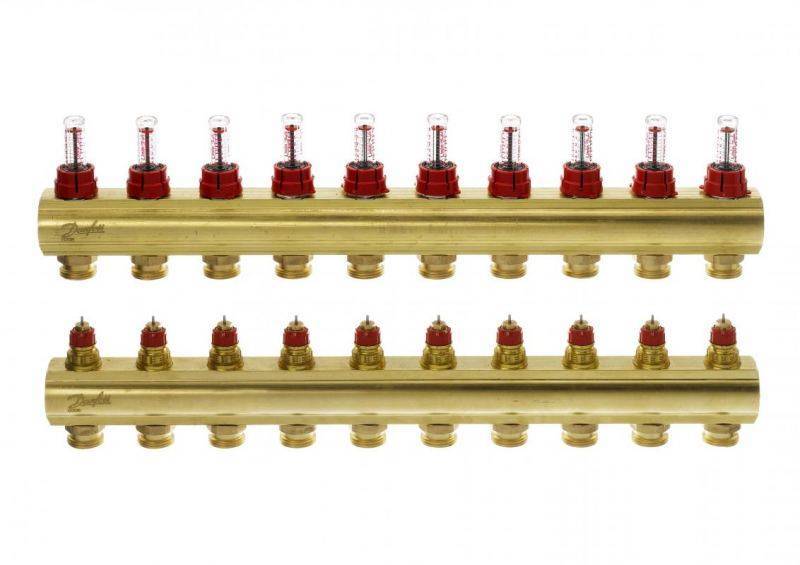

- Данфосс. Главной «фишкой» этой марки стали специальные вставки, позволяющие перекрывать тот или иной контур в зависимости от необходимости.
- Oventrop. Коллекторы Овентроп являются двухконтурными и производятся из стали повышенной прочности.
- Meibes. Решения для напольного отопления из нержавеющей стали.
Для чего нужен
При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.
На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.
Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.
Видео: применение коллекторной системы для отопления дома.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.
Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

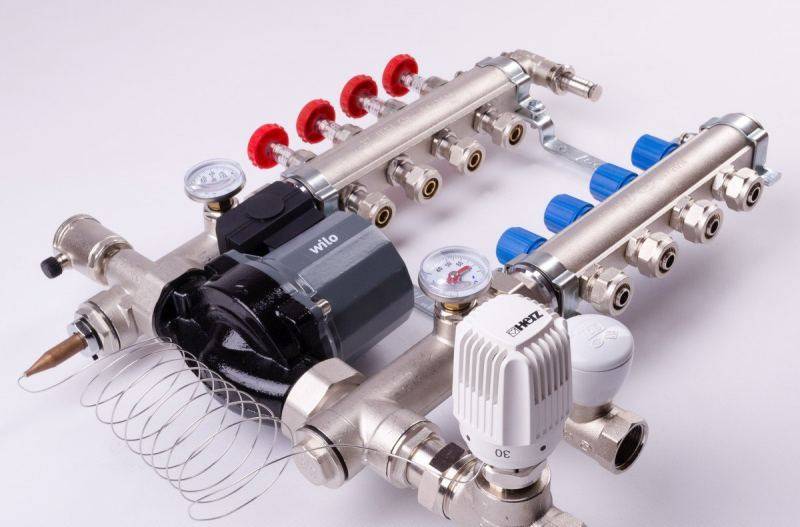

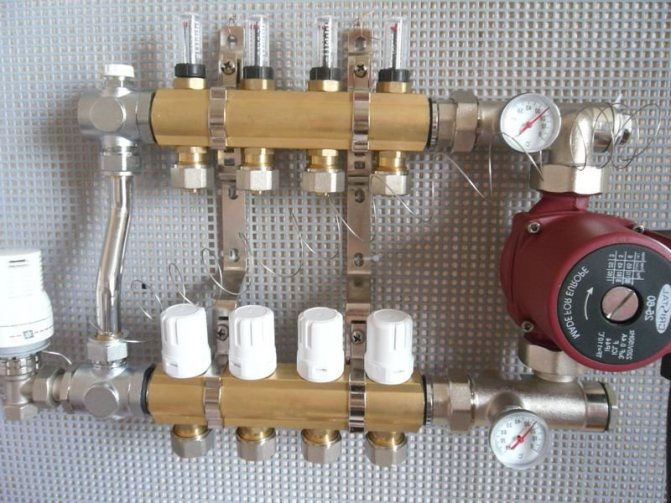

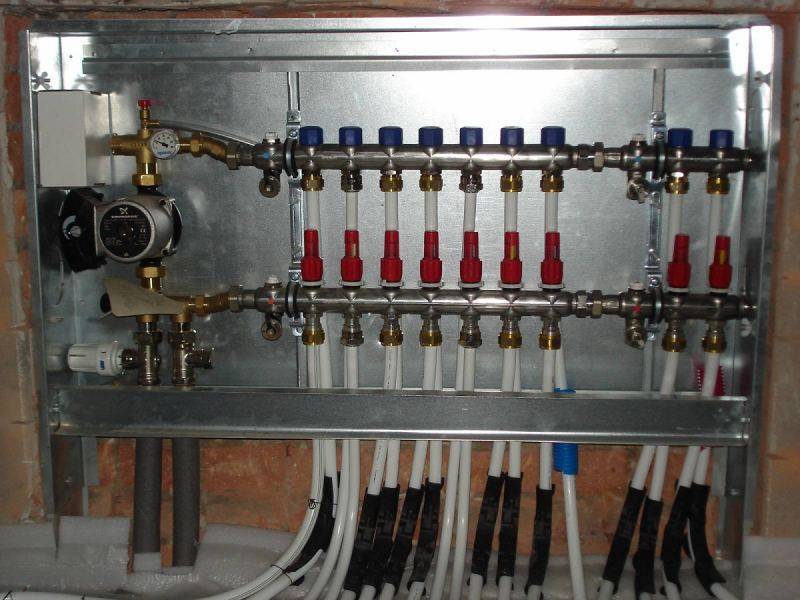

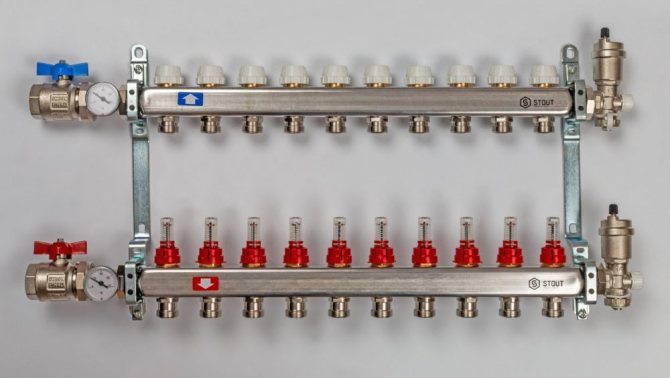

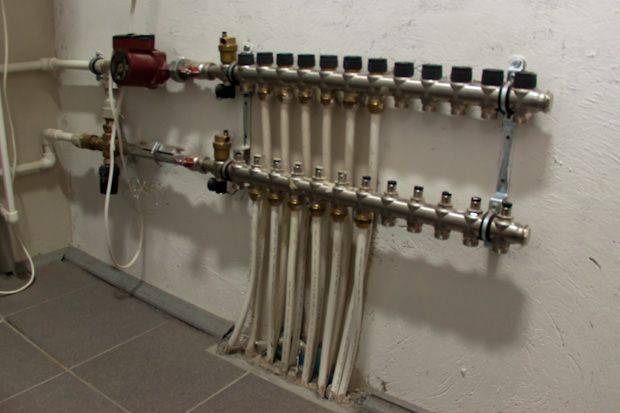

Коллекторная группа для системы отопления в сборе

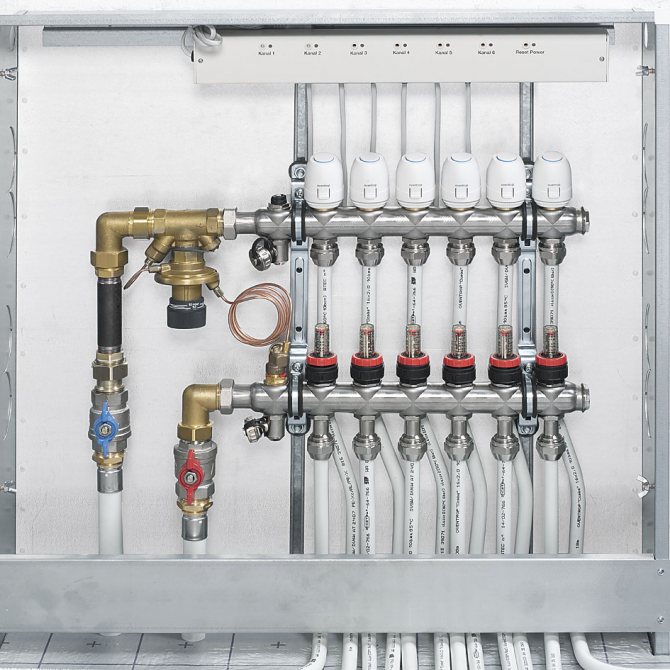

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

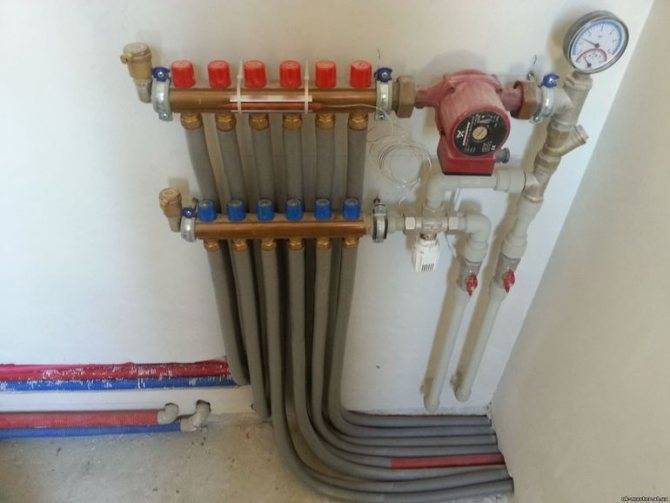

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.
Правила монтажа готового блока показаны в видео.
Гребёнка — коллекторный узел
Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

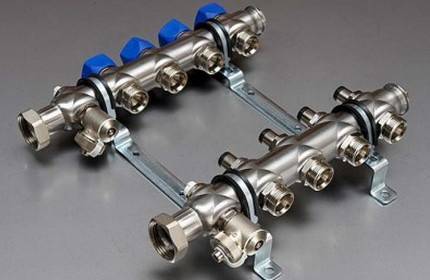

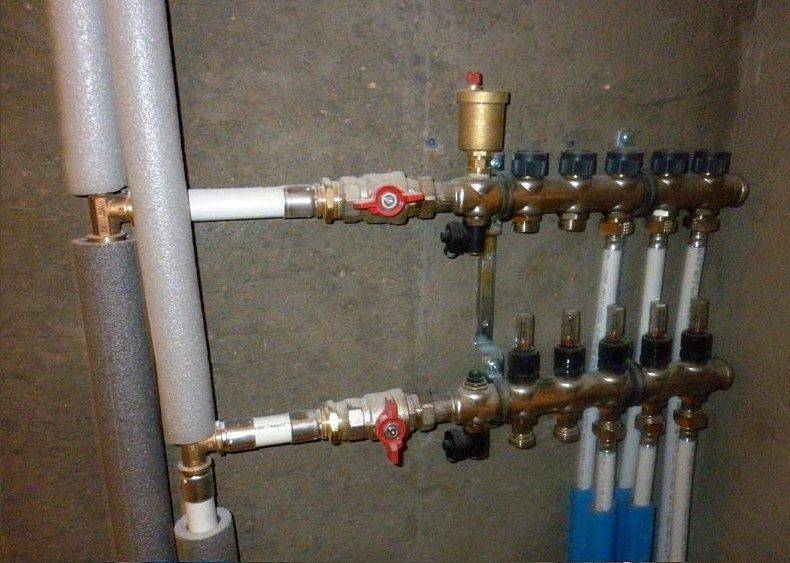

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.
Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.
С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.
Устройство гидрострелки
В продаже есть гидроразделители разной формы и размера. В любом случае устройство гидрострелки максимально простое. Независимо от конфигурации и габаритов прибора его конструкция соответствует определенным принципам. Также в продаже есть универсальные модели, объединяющие в себе коллектор и разделитель.

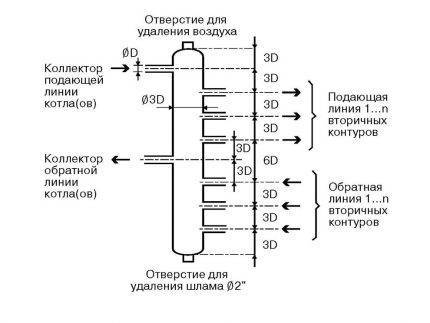

Стоит знать! Классическая гидрострелка конструируется с учетом правила «3-х диаметров». При определении диаметра берут внутреннее сечение без учета толщины стенок.
Разделитель имеет цилиндрический корпус, от которого отходят несколько патрубков. При желании его можно изготовить самостоятельно. Обычно гидроразделитель устанавливается вертикально, но это не обязательно. Такое расположение является классическим, потому что при вертикальной установке проще отводить газы и удалять нерастворимый осадок. В большинстве случае это сварная конструкция из металлических труб. Но такое устройство можно сделать из отрезков медных или полипропиленовых труб.
Установка гребенки в систему отопления и её расчет
Место установки распределительной гребенки в системе отопления зависит от ее назначения. Чаще всего она используется для организации многоконтурного теплоснабжения. Однако помимо этого она является обязательным элементом водяного теплого пола.
Прежде чем приступить к установке — следует выполнить расчет гребенки отопления. Главной задачей этого процесса является равномерное распределение давления по контурам отопления. Если система представляет из себя сложную схему магистралей — рекомендуется сделать расчет с помощью специальных программ. Для простой системы с количеством контуров до 5-ти можно применить принцип равных сечений.
N0=N1+N2+N3+N4
Где N0
– диаметр коллектора,
N1
,
N2
,
N3
,
N4
– сечения его отводящих патрубков.
Такая же схема расчета применяется при изготовлении гребенки отопления своими руками
Важно, чтобы размеры входного и выходного коллекторов совпадали. Примечательно, что стандартное устройство гребенки отопления не имеет требований к ее форме
Т.е. она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:
- Для улучшения циркуляции рекомендуется установка насосов для каждого контура. При этом распределительная гребенка системы отопления не должна обеспечивать синхронизацию работы насосов;
- Если узел располагается в котельной — установка защитного короба необязательна. Исключение составляет монтаж гребенки для отопления из полипропилена в системе теплого пола;
- Для регулировки объема теплоносителя необходимо установить на каждом входном и выходном патрубках регулировочную арматуру — впускные клапана и балансировочные расходометры;
- При планировании монтажа гребенки отопления следует предусмотреть наличие на распределительном узле группы безопасности.
Кроме этих правил специалисты советуют при расчете гребенки отопления учитывать разницу в длине контуров. Рекомендовано составить схему так, чтобы их протяженность была приблизительно равной.

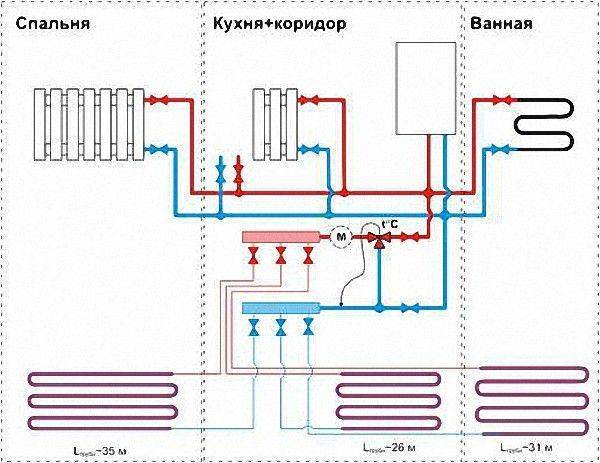

Для уменьшения расхода энергоносителя, в устройство гребенки отопления можно установить смесительный узел, что, в свою очередь, снизит затраты на отопление.

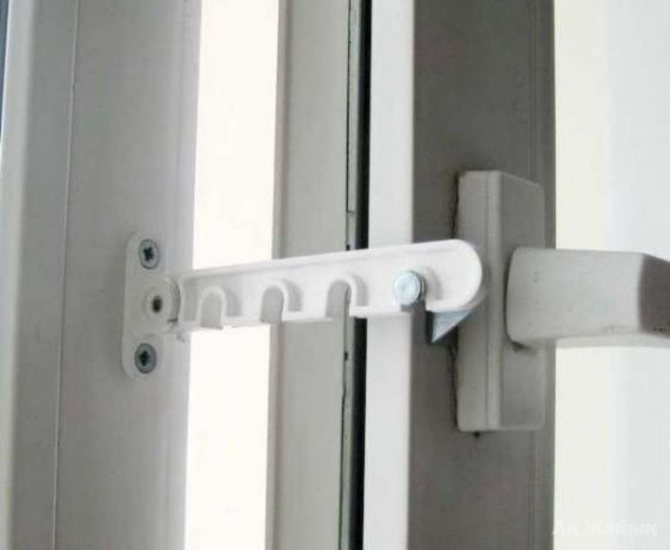

Монтаж внаплав
Чтобы установить ограничитель внаплав, следует действовать по такой схеме:
- В первую очередь следует точно определить то место, где будет устанавливаться гребёнка. Установить её можно в любом месте конструкции, так как ручка не задействована.
- Ограничитель прикручивается к раме. С этой целью применяется саморез, длина которого должна составлять 1,3 сантиметра.
- С помощью карандаша при положении створки «закрыто» отмечается положение фиксатора. Размещаться он должен напротив гребёнки, но открытию препятствовать не должен.
- Прикрутить к створке фиксатор, сделав предварительно для него отверстие.
- Проверить, как работает ограничитель.
Изготовление распределительного коллектора своими руками
Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.
Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.
В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.
Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.
Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.
Проектировка коллектора

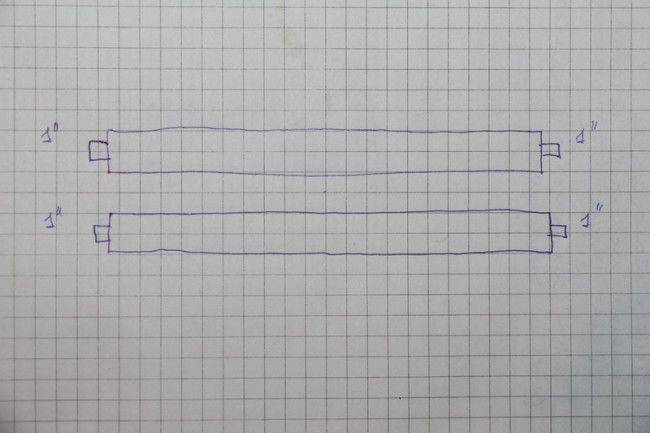

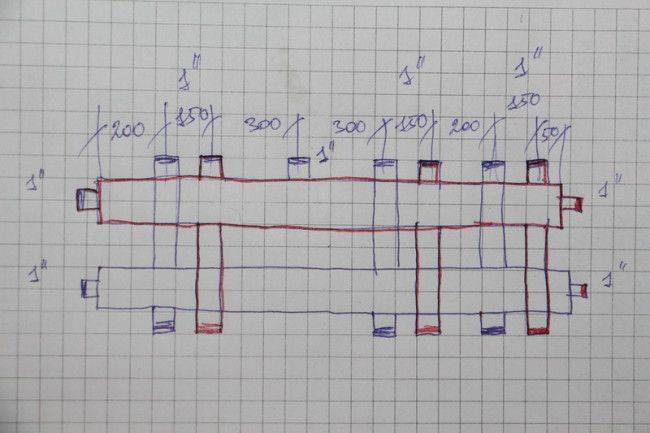

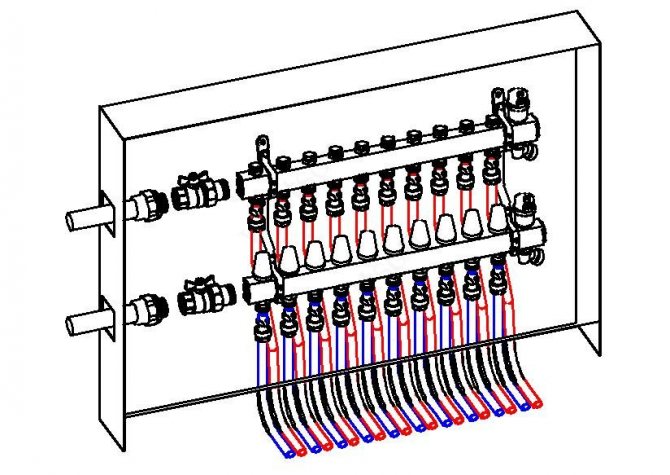

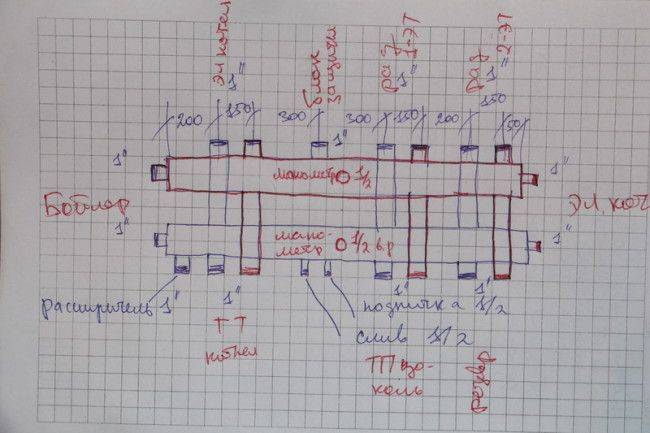

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.
На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.
коллектор подачи и коллектор обратки
На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.
подсоединение котла и бойлера косвенного нагрева
Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.
подключение контуров отопления и дополнительных нагревательных котлов
На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы
Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом
подключение дополнительного оборудования
Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.
чистовой чертеж
Определение конструкции блока
Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:
- Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
- Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
- С этой же стороны следует подключать и бойлер косвенного нагрева.
- Линии подачи теплоносителя подсоединяют сверху или снизу.
- Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.
Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

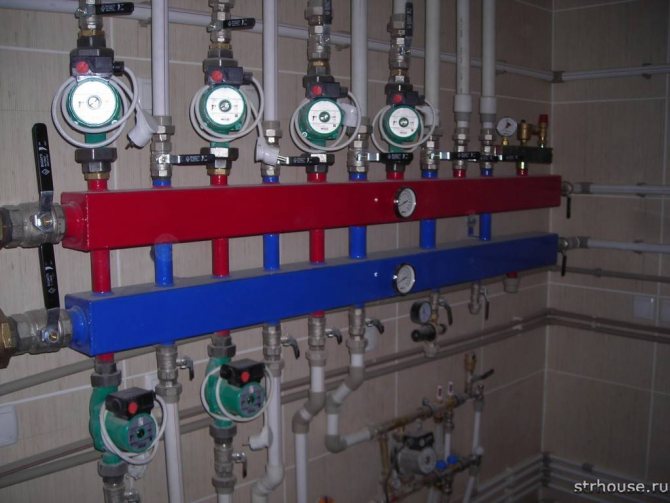

Готовый коллектор
После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.
Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.
Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.
Классификация распределительных коллекторов
Распределительные коллекторы отличаются друг от друга типом разводки, материалом, из которого изготовлены и техническими характеристиками.
Солнечные коллекторы экономят электроэнергию. В любую погода они нагреваются от солнца до восьмидесяти градусов, за счет этого система не требует расходов электроэнергии.
Изготовить солнечный коллектор, где в качестве теплоносителя используется антифриз можно собственными руками.

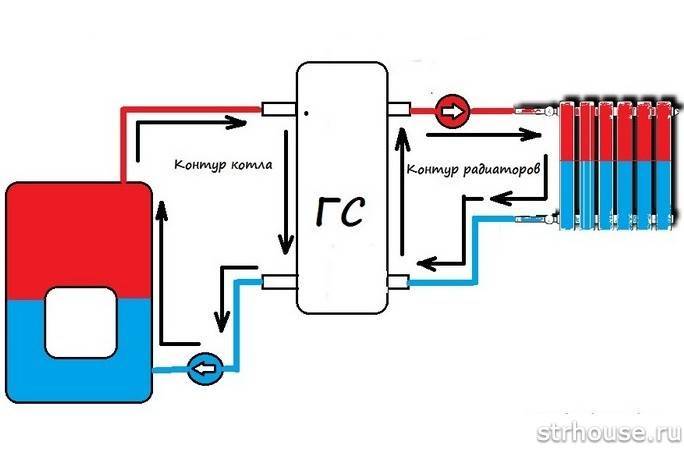

Если в системе отопления имеется немало отопительных приборов, а значит, от коллектора к ним отходят независимые ответвления, необходимо использование гидрострелки, которая будет распределять потоки, обеспечит равномерность давления, температуры. Позволяет смешивать потоки. Использование гидрострелки рационально, если отопительная система сложная.

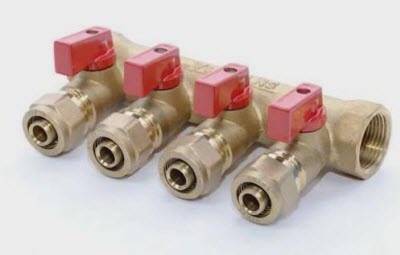

Простые коллекторы дают возможность подключить/отключить несколько отопительных приборов, не снабжены дополнительными устройствами, из-за этого не позволяют изменять температуру, а также давление, смешивать потоки и т.п. Просты в установке и своем устройстве, отсюда и название.

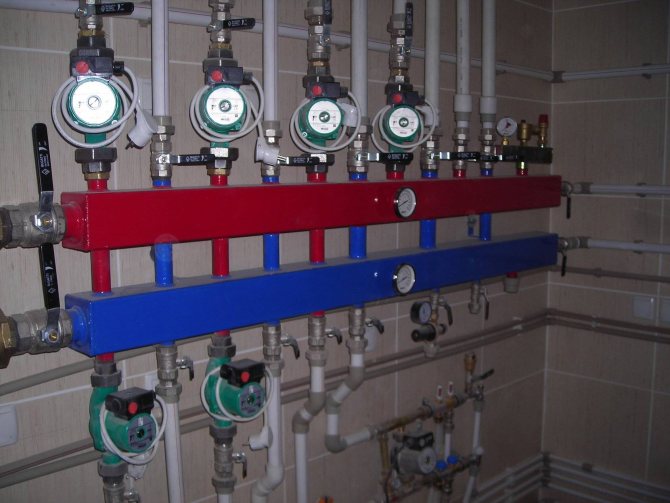

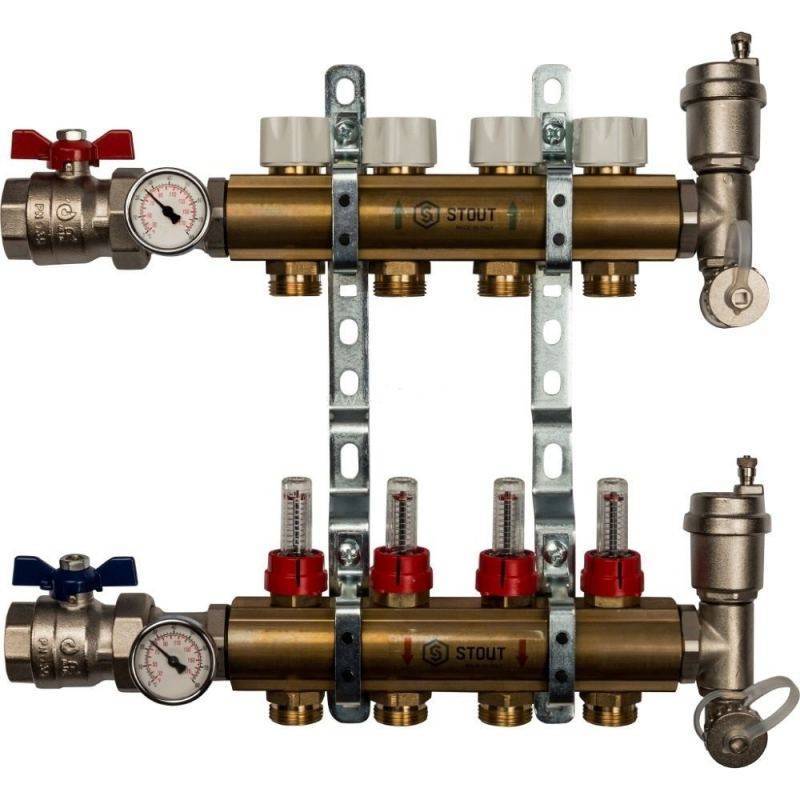

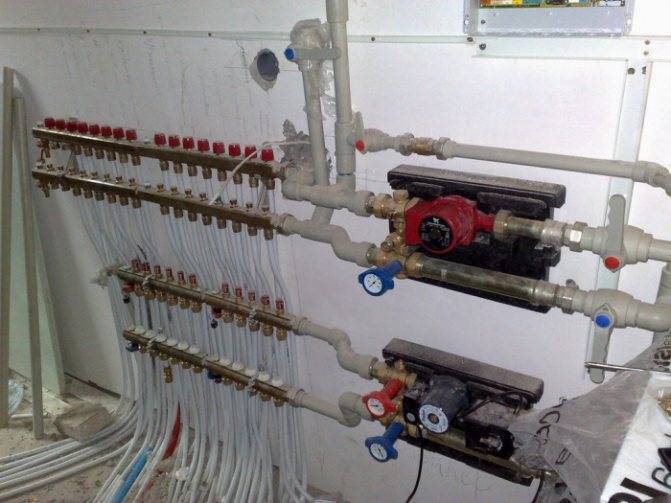

Усовершенствованные распределительные коллекторы регулируют температуру, давление с помощью входящий в состав устройств, снабжены автоматическими датчиками и арматурой.

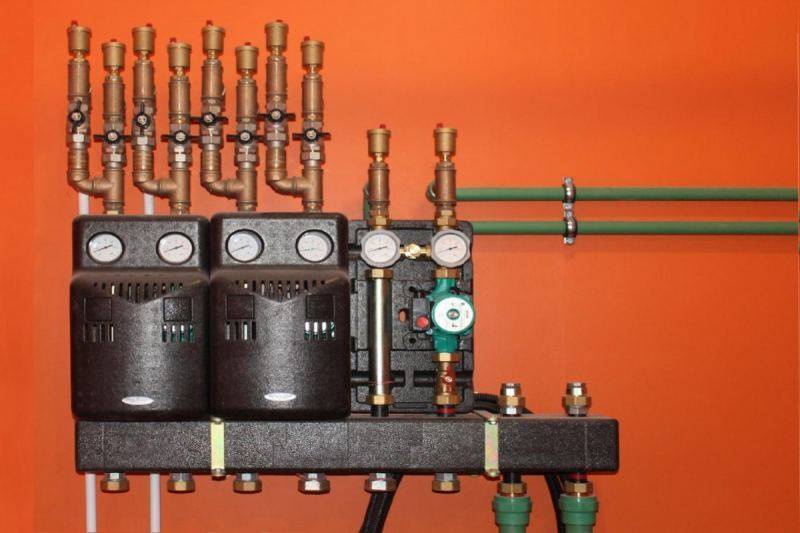

Среди дополнительного оборудования, которое нужно для обеспечения комфорта эксплуатации при использовании распределительного коллектора, значатся различные клапаны, датчики, термостаты, блоки, воздухоотводчики и смесители.
Коллекторы изготавливают из:
- Латуни
- Стали
- Полимерных материалов

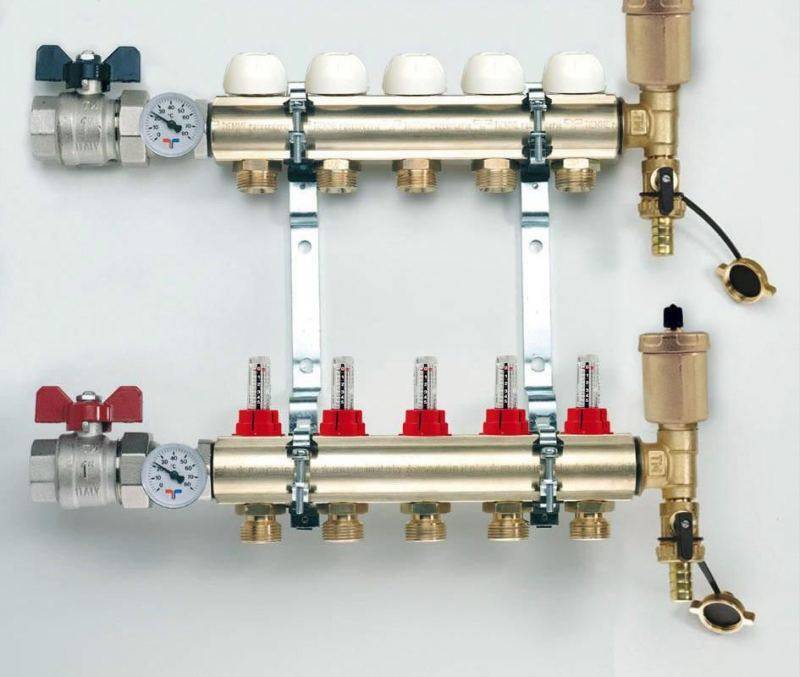

Латунные коллекторы достаточно качественные и при этом имеют низкую стоимость.
Нержавеющие коллекторы, изготовленные из стали выдерживают большое давление, отличаются долговечностью. Полипропиленовые стоят недорого, но и качество их сильно хромает.
Этап планирования
Чтобы изготовить правильный коллектор для системы отопления, необходимо располагать такими данными:
- Число контуров, которые будут подключаться к узлу.
- Точный перечень отопительных приборов, из которых будет собираться система отопления, а также их технические характеристики.
- Перечень дополнительных устройств, которыми необходимо оснастить систему отопления. Сюда могут входить насосы, арматура, буферные емкости, термометры, манометры и пр. Важно четко определиться с моделью прибора, так как нужно знать его присоединительные параметры.
- Хотя бы приблизительный план на будущее относительно усовершенствования системы: какое оборудование и в каком количестве вы собираетесь подключить в дальнейшем? Сегодня все более доступными и эффективными становятся устройства, позволяющие осваивать альтернативные источники тепла, поэтому не исключено, что в скором времени у вас появится желание дооснастить систему тепловым насосом или солнечным коллектором.
На основании этих данных можно рассчитать параметры гребенки: диаметр, длину, количество и размеры отводов.
Двухэтажный дом – это очень статусно, уютно и красиво. Но такой дом должен хорошо отапливаться. Схема отопления двухэтажного дома – обзор разновидностей отопительных систем и советы по монтажу.
Обязательно ли устанавливать группу безопасности котла, читайте далее. Элементы, входящие в систему.
Инструкцию по сборке смесительного узла для теплого пола смотрите тут: . Полезные советы от мастеров.
