Как правильно рассчитать высоту вентканалов над кровлей по СНИПам?

Достаточно простой вопрос, как определяется по СНиП высота вентиляционной трубы над крышей, зачастую ставит в тупик даже уверенных в себе проектировщиков, что говорить о самодеятельных строителях, запланировавших переоборудование или капитальную перестройку своего жилья. Вопрос, между тем, далеко не праздный, так как от высоты вентиляционной трубы над крышей зависит основополагающая характеристика – ее производительность по объему перемещенного воздуха.

Высота вентканалов над кровлей: 5 факторов, влияющих на расчет

Для эффективной работы вентиляционной системы важно правильно рассчитать высоту вентканалов над кровлей, через которые выходит отработанный воздух. Ошибка в расчетах, когда труба расположена слишком низко относительно крыши, приведет к тому, что отработанный воздух будет поступать обратно в помещение, поскольку возникнет обратная тяга.

Если же труба будет располагаться слишком высоко, то работа отопительных приборов в помещении не будет эффективной: теплый воздух быстро выходит на улицу, и помещение нагревается слабо. Следовательно, от высоты трубы вентканала зависит расход топлива и атмосфера в помещении.

Использование программного обеспечения

Расчеты с помощью формул и таблиц могут показаться слишком сложными для людей, не имеющих опыта в проектировании систем вентиляции. Хорошим решением в такой ситуации будет использование специальных программ, которые не только упрощают процесс, но и принимают в расчет дополнительные параметры, которые сложно учесть в ручном подсчете.

В открытом доступе можно найти множество подобных программ. Например, программа Vent-Calc. Она не только подбирает нужный диаметр вентиляционной трубы, но и генерирует приближенный к реальности полный образ сети вместе со всеми основными аэродинамическими характеристиками.

В расчетах используется сразу несколько параметров: температура, расход воздуха, скорость.

С помощью программы можно провести следующие расчеты:

Среди аналогичных программ можно назвать:

1. CADvent;
2. Ventmaster.

Установка вентканала в частном доме, расчет сечение, диаметр и высота вентканалов над кровлей

Вентиляция и Дымоходы. Высота трубы – как определить?

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Обратите внимание! Правильно работающая вентиляция обеспечивает благоприятную атмосферу в помещении, отсутствие посторонних запахов и оптимальный уровень влажности.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Обеспечение безопасной эксплуатации системы

Еще на этапе проектирования следует продумать возможность свободного доступа ко всем технологическим и функциональным узлам вентиляционного канала. Точки соединения, крепления, переходные участки и рабочее оборудование должны быть открыты для возможности оперативного ремонта. Нарушение герметизации – наиболее опасное явление при эксплуатации таких систем. Вывод в жилые помещения газов от сточных вод опасен для здоровья, поэтому устранять неисправность следует как можно быстрее.

Примерно раз в полгода в регулярном режиме проводится диагностика вентиляционной системы канализации, при которой оценивается техническое состояние коммуникаций от нижней точки соединения до выходной части наружу. Для сложных и производительных систем, работающих с большими объемами, желательно установить и климатическую автоматику. К ней подключаются и датчики контроля воздушной среды в местах прохождения фановой трубы.

Как расчитать высоту дымохода!

Расположение трубы относительно конька

Если вентиляционная труба выходит на крышу на расстоянии менее 1,5 м от конька крыши, то над уровнем конька, ее поднимают еще на 50 см.

Труба должна быть расположена не ниже, чем конек крыши рядом стоящего дома.

При удалении от конька более чем на 1,5, но менее чем, на 3 м, высота вентканала не должна быть ниже конька крыши.

Если вентканал удален от самой высокой точки кровли на расстояние более 3 м, то верхушка трубы должна располагаться на пересечении линии, обозначающей угол наклона в 100.

Рекомендации при установке

Установить вентиляционный выход на крышу своими руками несложно. Необходимо иметь соответствующие инструменты и материалы, а работу выполнять согласно заранее продуманной схеме и в определенной последовательности.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Дополнительные устройства

Для повышения эффективности вентиляции на крыше устанавливаются дополнительные элементы. Они служат для создания области низкого давления, а также защиты от осадков и атмосферной влаги:

• Капельники – специальные металлические или пластиковые насадки, служащие для предотвращения попадания дождевой и талой воды внутрь трубы.
• Аэраторы – служат для улучшения циркуляции воздуха между слоем теплоизоляции кровли и наружным покрытием.
• Дефлекторы – специальные насадки, разрежающие воздух в наружной части трубы за счет действия ветра. Благодаря им создается область низкого давления, усиливающая тягу.

Высота вентканала и строение кровли

Высота трубы для вентиляции зависит от ската кровли. Крыша может быть односкатной, двускатной или комбинированной.

• Для крыш одно- и двускатной высота вентканала рассчитывается по нормативам, т.е эта величина определяется в соответствие с расстоянием трубы от самой высокой точки кровли.
• Труба, установленная на плоской крыше должна быть не ниже полуметра.
• Для комбинированных кровель этот параметр рассчитывается с учетом перепада высот, при этом за отправную точку берется конек крыши.

Это важно! Проект вентиляционной системы для крыш сложной конструкции лучше доверить специалистам.

Пожарная безопасность и высота вентканала

Помимо правильной изоляции примыкающих к вентиляционной трубе конструкций, важно учитывать, какие материалы использовались для строительства. Если крыша выполнена из горючих материалов, а на трубе есть отверстия, то высоту трубы необходимо увеличить еще на 50 см, чтобы исключить возгорание от искры, которая может попасть на покрытие.

Расстояние трубы от мансардных окон должно быть 2 м и более.

Высокие строения и верхушки деревьев должны быть удалены от трубы на 6 м и более.

Соответствие диаметра трубы и ее высоты

Размер сечения определяется по СНИПам как соотношение ширины изделия (первый столбец) и ее высоты (верхняя строка):

Труба для вентиляции и канал дымоотведения

Высота вентиляционной трубы и дымоходной должна быть одинаковой, при условии, что они располагаются на расстоянии не более 3 м друг от друга. Иначе через вентканал в помещение будут поступать газы из дымоходной трубы.

Обратите внимание! Труба вентканала, расположенная неправильно относительно конька, может стать причиной затухания газа в отопительном приборе, что влечет за собой серьезные последствия.

Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных.

Величина сечения вентканала определяется по формуле:

L= V x N,

L — размер сечения, V — объем помещения, N — существующий норматив для определенного вида помещения.

Обратите внимание! По нормативам категорически запрещено использовать вентканал для удаления продуктов горения из помещения.

Независимое изготовление дымника

Кроме того неискушенному в строительных делах домовладельцу смастерить и установить колпак не проблематично. Материалы возможно применять подручные, подойдут остатки листовой стали.

Инструменты

1. Ножницы для резки металла.
2. Пара молотков различной формы.
3. Киянка.
4. Металлические стержни и уголки.
5. Водостойкая эмаль либо лак для наружных работ.

Обратите внимание! Для окончательной покраски инструкция рекомендует печной лак либо жароустойчивую краску. Тогда кроме того сажа и высокая температура не повредят готовую конструкцию.

Рабочий процесс

Изготовление дефлектора пирамидальной формы

Процесс не сложнее прошлого, отличие в том, что на изготовление потребуется не круглый, а квадратный кусок металла.

1. Отметьте центр страницы и прочертите к нему четыре линии от каждого угла.
2. Медлено сгибайте лист вдоль каждой из диагоналей, по ходу подравнивая любой угол.
3. Возможно крепить ножки и монтировать изделие на дымоход.

Установка готового оголовка

Если вы приобрели профессионально сделанный дефлектор, прикрепить его к трубе самостоятельно весьма просто.

1. Прочтите инструкцию по сборке и монтажу. В большинстве случаев советы предельно доходчивы и стандартное оборудование установится легко и быстро.
2. Разложите все детали и попытайтесь разобраться в последовательности сборки. Все начинается с закрепления нижнего цилиндра на выступающий конец дымовой трубы. Применяйте крепеж в виде приложенного болта-зажима.
3. Потом возможно прикручивать верхний цилиндр (диффузор).
4. На кронштейны крепится зонтик к верхнему цилиндру.
5. Все соединения проверяются на прочность и дополнительно подтягиваются при необходимости.

Как правильно рассчитать высоту вентканалов над кровлей по СНИПам?

От грамотно обустроенной вентиляции во многом зависит не только комфортность проживания в доме, но и срок его эксплуатации. Излишняя сырость может погубить строение в считанные годы. Одним из главных показателей вытяжных систем является высота вентканалов над кровлей. Ее расчет проводится в соответствии со строительными нормами и правилами. Отклонение от них приводит к нарушению воздухообмена, что может быть прецедентом для создания нездорового микроклимата в комнатах и возникновения у людей опасных заболеваний.

Худшим вариантом развития событий является поступление в помещения угарного газа из дымовой трубы. Рассмотрим основные аспекты относительно определения высоты вентиляционной трубы над крышей в зависимости от типа строения, конфигурации кровли и других нюансов.

Зачем частному дому вентиляция

Конструктивно жилые здания представляют собой замкнутые пространства, надежно изолированные от внешней среды. Стены, двери и окна защищают помещения от осадков, теплого и холодного воздуха, пыли, животных и насекомых.

Однако, подобная изоляция от внешнего мира дает такие побочные эффекты:

• При дыхании людей образуется углекислый газ, который в высокой концентрации вреден для здоровья. Если от него не избавляться, то плохое самочувствие — это самая меньшая из возможных неприятностей.
• Постоянная сырость. Жизнедеятельность людей (стирка, влажная уборка, принятие водных процедур, приготовление пищи) неразрывно связана с образованием повышенной влажности.
• Накапливание угарного газа от работы отопительных котлов. А это — реальная угроза для жизни.

Неправильный расчет удаления отработанных воздушных масс из помещения приводит к возникновению сложных, а иногда и неразрешимых вопросов.

Что будет если сделать некачественно

Не вникая в суть технологии вентиляции, многие считают, что достаточно поставить кондиционер и задача будет решена. Однако, этот агрегат гоняет воздух внутри помещения, совершенно его не освежая.

Отсутствие или неправильный расчет длины воздуховода чревато такими последствиями:

1. При отсутствии притока насыщенного кислородом свежего воздуха жильцы дома будут страдать от головных болей. У них нарушится сон, ослабится иммунитет, снизится работоспособность.
2. Из-за постоянной сырости на стенах, мебели, вещах и продуктах разовьется грибок и плесень. Патогенная микрофлора крайне опасна для здоровья, разрушает элементы интерьера.
3. Страдает эстетическая составляющая. Избыточная влага оседает на стенах и окнах. На стеклах образуется испарина, постоянно стекающая на подоконники.

Согласно действующим снипам вентиляцию рекомендуется устанавливать в помещениях, которые не имеют окон. К ним относятся ванные комнаты, туалеты, кладовые и кухни, независимо от их архитектуры.

Виды вентиляции

Согласно требований пожарной безопасности системы кондиционирования воздуха должны быть установлены во всех домах, оборудованных котлами, работающими на любом виде топлива.

Вентиляция может быть естественная и принудительная. Кратко остановимся на особенностях каждой.

Естественная

Как правило, устанавливается в высоких домах, где разница по высоте входного отверстия (окон) до конечной точки вывода вентиляции (среза трубы) довольно существенна. Отток воздуха происходит по причине разницы в атмосферном давлении на разных уровнях строения. Скорость потока зависит от силы ветра, регулируется путем изменения параметров входных и выходных отверстий.

Механическая

Предполагает установку одного или нескольких вентиляторов. Используется для обустройства внутренних помещений, где нет естественного притока воздуха для создания достаточной тяги. В ряде случаев механическое кондиционирование делается при незначительной разнице температуры воздуха внутри и снаружи строения.

Для создания комфортного микроклимата организуется его принудительное откачивание с помощью оконных или настенных вентиляторов.

Мощность изделий подбирается индивидуально.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница. Чем она больше, тем сильнее воздух из внутренних помещений поднимается вверх, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

• перепады температуры в помещении и за окном;
• наличие рядом трубы дымохода от котла отопления;
• господствующее направление ветра и его сила;
• степень сопротивления трения воздуха о стенки трубопровода;
• конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

В случаях обустройства строений со скатными крышами необходимо учитывать соотношение между их самой высшей точкой и срезом вентканала.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

• между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
• высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
• обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Похожие публикации:

• Монтаж водопровода из труб пнд
• Прокладка полиэтиленовых труб в земле
• Размеры полипропиленовых труб
• Укладка канализационных труб в траншею
• Прокладка газопроводов из полиэтиленовых труб
• Характеристики металлопластиковых труб

Какое обоснование ( СНиП или сп) конкретно по высоте вент.шахты на 500 относ.уровня плоской кровли

А как же санпин 2.1.2.2645-10 пункт 4.9. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м. ?

санпин 2.1.2.2645-10 пункт4.9 шаты вентиляции над коньком не менее 1м?

Сделайте крышку над трубой в виде чечевицы, чтобы выпуклость и вверх и вниз. Получится эффект диффузора и пролетающий воздушный поток создаст разрежение на конце трубы. Вентиляция станет принудительной. Или я не прав?

Принудительной вентиляции станет только если Вы поставите вентилятор.

Занимаемся капитальным ремонтом домов. ГЖИ требует высоту вентканалов поднимать до двух метров. Правомерно ли это? ответ можно на почту /ru

установка сэндвич труб ,и кирпичных 89290309018

Расчет диаметра воздуховода и высоты канала

Чтобы произвести правильный расчет диаметра воздуховода можно воспользоваться помощью специалиста, изучить нормативные документы или использовать электронный калькулятор.

Правила обустройства вентканалов изложены в СНиП 2.04.05–86.

Основные из них следующие:

• вентканалы от кухни и котла отопления следует врезать последними в систему вентиляции;
• прочность и высота труб должны соответствовать ветровой нагрузке;
• проходящий через стены и крышу коттеджа воздуховод должен быть герметичным и устойчивым к коррозии.

Для снижения скорости потока в каналах необходимо устанавливать вентиляционные решетки.

Приток должен составлять не менее 3 м³/ч, независимо от количества людей в помещении.

По таблице

Расчет по таблице применяется в тех случаях, когда у владельца дома имеется обширный выбор строительных материалов и есть точные данные относительно параметров будущего строения. Нужно только сопоставить диаметр или площадь воздуховода с объемом помещения. При более сложных подсчетах учитывается форма магистрали, ее шероховатость и температурные показатели. Воспользоваться можно таблицей:

Калькулятор

Точность подсчета калькулятором варьируется в пределах 80-90 %.

Даже правильно и добротно возведенная вентиляция нуждается в регулярном обслуживании. Это необходимо для восстановления геометрии и площади сечения вентканалов.

Регулярная чистка вентиляции проводится для удаления из нее предметов, которые могут стать причиной пожара и распространения инфекции. Делать это нужно не реже одного раза в год.

Рассчитываем высоту трубы над крыше по нормам и СНиПам

Чтобы создать правильный микроклимат в доме, нужно оборудовать его системой циркуляции воздушных потоков. Для обеспечения её эффективной работы требуется выполнить правильный расчет длины и диаметра трубы, выводящей воздух из дома. Расчеты выполняются различными методами, в зависимости от того, какой тип вентиляционной системы установлен в доме.

Неправильная высота трубы над крышей способствует возникновению в доме дефицита кислорода и превышению допустимой влажности. Если была допущена погрешность в проектировании вытяжки, на стенах и мебели появится нагар и грибок, а окна будут постоянно покрываться испариной.

Резюме

Видео в этой статье поможет понять принцип вычисления длины и диаметра для дымохода и вентиляции. Но я все же считаю, что без определенных знаний в области вентиляции и отопления самостоятельно выполнить все измерения правильно сложно, лучше обратиться к специалистам, стоит эта услуга недорого.

Конечно, можно все сделать и самостоятельно, но есть риск, что контролирующие организации газового хозяйства просто не примут объект в эксплуатацию и придется все переделывать, что будет стоить намного дороже. Задавайте вопросы — буду рада обсудить эту тему в комментариях.

Объём притекающего воздуха

Как правило, жилые дома оборудованы естественной циркуляцией воздушных потоков. Приток наружного воздуха может осуществляться через окно или специальный клапан. Отток же происходит через вентканал. Он может быть расположен внутри стены или сконструирован как приставной. Во внешней стене вент канал обустраивать нельзя, поскольку в таком случае на поверхности может образоваться конденсат, что приведёт к повреждению сооружения. Также из-за охлаждения скорость движения воздуха может снизиться.

Значения для вентиляционных труб в жилых домах определяются установленными требованиями, которые регламентирует СНиП. Немаловажное значение имеет и кратность обмена, отражающая качество работы вентиляционной системы. Так, объём притекающего в комнату воздуха должен иметь следующие значения:

• в жилом здании — 3 м³ в час на один квадратный метр площади. При этом данный показатель не зависит от того, какое количество людей находится в помещении. Санитарными нормами установлено, что для временно пребывающих людей в здании достаточно 20 м³ в час приточного воздуха, а постоянным жильцам требуется 60 м³;
• в подсобном сооружении (например, в гараже) — не меньше 180 м³ воздуха в час.

Для вычисления диаметра вент трубы используют систему, в которой присутствует только естественный воздушный приток, без установленных принудительных устройств. Наиболее простым способом расчета является соотношение площади комнаты к сечению отверстия вент канала.

Для жилого помещения на один квадратный метр требуется 5,4 м² сечения воздуховода, а для подсобного — 17,6 м². При диаметре 15 м² достаточная циркуляция воздушных потоков обеспечена не будет. Для получения более точных цифр необходимо использовать сложные расчеты.

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

• уменьшается теплообмен;
• предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
• снижается риск возгорания;
• ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
• уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

• наличия точки росы,
• формы, размеров воздухоотвода,
• теплопроводности утеплителя,
• температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

• подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
• минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
• дождавшись окончательного высыхания, устанавливают фасадные дюбели;
• укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
• после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

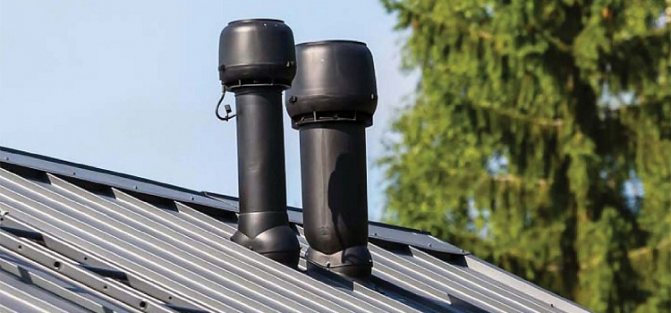

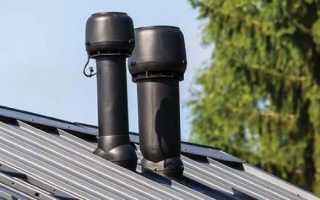

Длина трубы

К вент трубе подведены все имеющиеся в здании каналы, по которым движется воздух, выходящий через трубу на улицу.

Чтобы рассчитать высоту этой трубы, надо знать её диаметр и иметь специальную таблицу. Ячейки в таблицах содержат значения сечений воздуховодов, а левый столбик указывает ширину труб. Верхняя строка показывает, какой вышины должна быть труба при определённом диаметре в миллиметрах.

Необходимо учитывать и следующие нормы СНиП:

1. При расположении рядом дымовой и вентиляционной труб их высота должна быть одинаковой. При несоблюдении данного требования в помещение может проникать дым от отопительного агрегата.
2. Если воздуховод расположен не более чем на 1,5 м от конька, то его высота не должна превышать 0,5 м. Если труба отстоит от конька на расстоянии 1,5-3 м, она не должна располагаться ниже его.
3. Если крыша плоская, то труба должна быть не ниже полуметра.

Выбирая вентиляционную трубу и определяя её месторасположение, следует учитывать и то, что она должна обладать достаточной устойчивостью к ветру. Так, труба должна устоять при 10-бальном шторме, а для этого её вес должен составлять около 50 кг на 1 квадратный метр поверхности. На картинке показано как рассчитывается высота вентиляционной трубы над крышей.

Для определения естественной вентиляции также можно использовать специальные программы. В таком случае процесс расчета значительно облегчается. Для этого необходимо определить оптимальное количество поступаемого воздуха в жилое или подсобное помещение соответственно. Программа определяет и такие данные:

• средняя температура на улице и в помещении;
• форма воздуховодной трубы;
• степень шероховатости стенок внутри воздуховода;
• сопротивление, которое образуется при движении воздуха.

В результате программа определяет, какой длины должна быть вент труба для обеспечения оптимального движения воздуха в заданных условиях.

Рассчитывая значения для воздуховода необходимо учитывать и показатели сопротивления при передвижении воздушных потоков. На возникновение сопротивления влияют сетки, решетки и прочие детали конструкции.

Диаметр трубы

Для вычисления значений вент труб на основе кратности воздухообмена используется таблица СНиП. Под кратностью воздухообмена понимается показатель, определяющий, сколько раз за один час меняется воздух в комнате. Перед вычислением диаметра вент трубы требуется выполнить следующие действия:

• Вычислить объём каждого из имеющихся помещений.
• Определить объём воздуха, который необходим для нормальной циркуляции. Для этого используется формула:

Используя приведенную формулу, рассчитывается объём отдельно для каждой комнаты.

• Как правило, для помещений используется нормирование вытяжки или притока. Иногда в комнатах необходимо организовать не только приток воздуха, но и его эффективный отток.
• Делая расчеты, учитывайте, что значение L следует округлять в большую сторону. После округления полученное значение должно делиться на 5.
• После определения требующегося объёма воздуха для всей площади жилья используется специальная диаграмма, позволяющая вычислить диаметр трубы. При этом следует знать, что в центральной вентиляционной трубе скорость должна быть не больше 5 м/с, а в её ответвлениях — не более 3 м/с.

Устройство вентиляционной шахты ↑

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов .

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе. При расчете системы разрежение, которое создает ветер, не принимается во внимание.

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота ↑

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

• по горизонтали оно равно десяти метрам,
• по вертикали, соответственно, шести.

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

• при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
• при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
• для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта.

Требования СНиП к воздуховодам

Требования СНиП предусматривают проверку и чистку дымохода и вент труб:

• до наступления отопительного сезона;
• не реже 1 раза в 3 месяца (для комбинированных и кирпичных каналов);
• не реже 1 раза в 12 месяцев (для асбестоцементных каналов и дымоходов, а также для гончарных труб и труб, сделанных из жаропрочного бетона).

При первичной проверке вент каналов и дымоходов проверяются материалы, из которых они были изготовлены, наличие засоров в каналах, наличие отдельных дымовых и вентиляционных ходов. Нормы СНиП категорически запрещают вывод отработанных продуктов горения через вентиляционный канал.

Осуществлять прочистку вентиляционных каналов владелец жилья имеет право только после прохождения инструктажа и при наличии соответствующего документа о пройденном инструктаже. Приступая к возведению вентиляционной трубы, владелец обязан поставить об этом в известность эксплуатационную организацию, являющуюся владельцем дома. По завершении работ эта же организация должна проверить и дать разрешение на эксплуатацию воздуховода.

Построение качественной системы, позволяющей осуществлять контроль уровня влаги и обеспечивающей наилучшие условия для проживания — вполне осуществимая задача. Для этого нужно всего лишь правильно рассчитать параметры вент трубы.

Основные функции

1. Снег и ливень, пыль и листья будут неизменно попадать вовнутрь, в случае если на трубе не будет крышки.
2. Оголовок на трубу дымохода гасит вылетающие искры, предотвращая возможность возгорания.
3. Тяга печи, кроме этого заметно улучшается.
4. Прочистку дымохода с защитой возможно проводить реже.
5. Не удивляйтесь в случае если в трубе, не снабженной колпаком, застрянет решившая погреться птичка.
6. Со вкусом сделанный флюгер-оголовок украсит и сделает респектабельнее кроме того самую скромную крышу.

Классификация по типу материала

Долговечность «зонтика» над трубой зависит от материала, из которого он изготовлен.

1. Самодельный оголовок дымовой трубы в большинстве случаев выполняется из жести – узкого листового металла. Не покрытый слоем цинка либо краски он достаточно быстро проржавеет. Исходя из этого применяя жесть, покрасьте готовое изделие качественной водостойкой краской.
2. Нержавеющая сталь подходит для данных целей лучше. Грамотно изготовленная крышка прослужит до 27 лет.

1. Популярны оголовки из меди. Она долговечна (от 50 лет и больше), со временем окисляясь, получает эффектный благородный оттенок. Для продления срока работы монтировать крышку направляться бронзовыми либо омедненными крепежами.
2. Оголовки дымовых труб из цинк-титана по чертям аналогичны бронзовым. Относятся к респектабельному классу и помогают до полувека.

Обратите внимание! В большинстве случаев, хозяин подбирает дополнение исходя из бюджетных возможностей. Во многом уровень качества и категория аксессуаров зависит и от наружности самого дома. Для среднего класса в полной мере актуальны оголовки из оцинкованной стали.

Внешние и конструктивные характеристики

1. Привычная для большинства крышка – конусообразная круглая, напоминающая шапку вьетнамского крестьянина. Она несложна в изготовлении и практична в применении. Но фантазия граждан не следует на месте, в следствии чего появляется масса новых форм.
2. Чуть сложнее оголовок в виде домика с двумя скатами. Вариант практичен, и по рейтингу практически не отстает от круглого аналога.
3. Часто видятся четырехскатные колпаки, сделать таковой своими руками предельно просто.
4. Дымник вальмовый более уникален, он хорошо смотрится на сложных кровлях.
5. Для любителей украшать свою «крепость» имеется масса предложений с дополнениями в виде флюгеров, геральдических знаков, изображениями животных. На кованые изделия высокая цена, но красота стоит того.
6. Дабы уменьшить прочистки и периодические осмотры возможно установить раскрывающуюся крышку. В действительности вариант весьма эргономичный, сейчас не нужно будет демонтировать конструкцию любой раз для удаления сажи.
7. Аналоги с усложненным отверстием для вентиляции. Особенности конструкции улучшают технические данные, облегчают выход дыма и усиливают тягу.

Обратите внимание! В случае если ваша печь топится дровами, оголовки из окрашенного железа очень нежелательны. На них стремительнее оседает копоть, а от большой температуры выгорает цвет.
