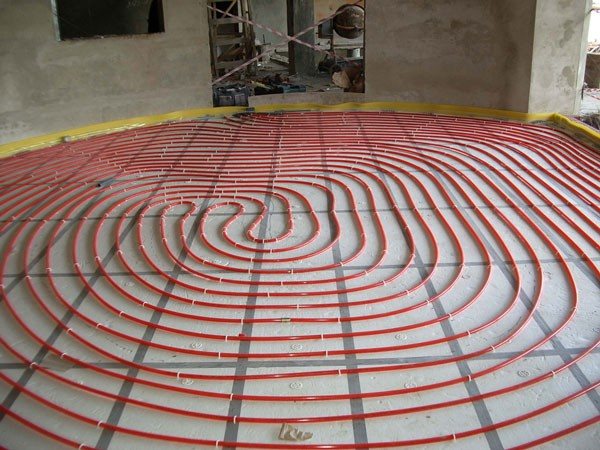

Теплые водяные полы, схема монтажа и установка
Что такое теплый пол
Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.
Теплый водяной пол
Мнение эксперта
Афанасьев Е.В.
Главный редактор проекта pol-exp.com Инженер.
Электрические системы состоят из регуляторов и специальных нагревательных элементов (матов). При монтаже системы эти маты укладываются под напольным покрытием. Как вариант, поверх матов можно уложить керамическую плитку или залить самовыравнивающейся смесью. Готовая конструкция обладает высокой прочностью и безопасностью. К тому же правильно смонтированный теплый пол прослужит не один десяток лет.
Устройство теплого пола
Несколько слов об экономии
Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.
Насколько выгоден теплый электрический пол
Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.
Водяные теплые полы или электрические
Преимущества и недостатки
Плюсы
- равномерное распределение тепла по площади помещения;
- система не создает никаких проблем людям, страдающих от астмы или аллергии;
- вырабатываемая энергия является абсолютно безопасной;
- простой монтаж и эксплуатация теплого пола;
- установленная система не занимает полезное пространство в доме;
- конвекционные потоки при использовании системы подогрева пола отсутствуют.
Минусы
- высокая стоимость электроэнергии при сравнении с другими видами топлива;
- наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
- при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
- система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).
Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.
Что влияет на энергопотребление теплого пола
Особенности теплообмена в комнате
Как выглядит водяной теплый пол
Создание теплоизоляционного слоя
Такая работа позволяет минимализировать теплопотери, к тому же вопрос обогрева подвальных помещений (если таковые имеются), отпадает сам собой. Опять-таки, если пренебречь теплоизоляцией, то примерно 20% вырабатываемого тепла будет уходить в никуда.
Что касается выбора материалов, то тут ассортимент достаточно велик: пенополистирол, ЭППЛ, листы минваты, пробка, профильные теплоизоляционные маты.
Чтобы облегчить вопрос подбора теплоизоляции, можно ознакомиться с каждым из вариантов поближе:
- Что касается теплоизоляционных матов, то они отличаются высокой прочностью. К тому же их поверхность покрывает уже готовая пароизоляционная пленка. Процесс монтажа удобен и легок, при этом строение поверхности уже имеет углубления и выступы, которые облегчат монтаж труб.
- Использование плит минеральной ваты помогает создать хорошую звукоизоляцию. Но тут есть и своя особенность – если такой материал намокнет, то большое количество тепла будет «убегать».
- Самым распространенным материалом для таких целей сегодня является пенополистирол. Но тут следует правильно подобрать его толщину при укладке, иначе он не будет выполнять своего предназначения.
Теплоизоляционные материалы
Удобство данных материалов заключается в том, что в большинстве случаев они уже продаются заготовленными плитами. Это удобно для монтажа, но если в дальнейшем будет делаться бетонная стяжка, то места соединений должны быть тщательно заделаны, а то вся влага из бетона уедет под слой. Для избегания такой ситуации используется скотч или поверхность застилается пленкой из полиэтилена.
Специалисты рекомендуют в качестве дополнения использовать фольгированную подложку. Креплением такого слоя будет служить стяжка, которая покроет его сверху.
Классификация теплых полов
Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.
Классификация теплых полов
Инфракрасный
Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.
Инфракрасный теплый пол
Монтаж
Схема подключения
Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.
В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.
Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.
Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.
Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.
Усадочные швы оборудуются в стяжке обязательно, если:
- площадь комнаты превышает 30 кв м;
- есть хотя бы одна стена длиннее 8 м;
- длина составляет меньше 50 или больше 200% от ширины помещения;
- конфигурация сложная и причудливая.
Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.
К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.
Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.
Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.
Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.
Сравнительная характеристика
Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.
Теплый пол — какой лучше выбрать
Таблица. Сравнение разных систем теплого пола.
| Вопрос | Водяная система | Электрическая система |
| Есть ли ЭМИ? | Отсутствует | В зависимости от вида используемого кабеля электромагнитное излучение возможно |
| Возможен монтаж в квартирах? | Исключительно в новых многоэтажных домах при условии, что там есть отдельное подключение | Да |
| Просты ли системы в управлении? | Нет | Да |
| Сколько времени занимает монтаж? | Много, из-за выполнения бетонной стяжки | Немного |
| Какие финишные покрытия можно укладывать? | Практически все | Некоторые виды напольных покрытий укладывать нельзя |
| Простота обслуживания | Сложное обслуживание и ремонт | При установке ИК полов обслуживание простое |
Выбор теплого пола
Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.
Калькулятор длины контура труб теплого пола
Перейти к расчётам
Создание гидроизоляции и монтаж демпферной ленты
Основная задача гидроизоляционного пола – защита поверхности от влаги. Такой слой монтируется на черновую стяжку. Самым распространенным вариантом материла, для такой цели является обыкновенная полиэтиленовая пленка. Ею необходимо устелить всю рабочую площадь, но только так чтобы она затрагивала и стены помещения. В случае использования не рулонного материала, а отрезков, то каждый последующий лист ложится на предыдущий с захватом в 8-10 см. После чего места соединений фиксируются скотчем.
Далее идет работа с демпферной лентой. Ее используют, чтобы была возможность компенсировать расширение стяжки, которое неизбежно произойдет из-за нагревания. Если же пренебречь лентой, то уже через несколько кругов остываний и нагревов, на стяжке появятся трещины.
Данный элемент должен опоясывать все стены помещения. Ленту монтируют по длине всех стеночных поверхностей, соприкасающихся со стяжкой. Что касается высоты демпферной ленты, то она должна превышать уровень «пирога» не меньше чем на 2 см. Ориентируясь на материал изготовления стен, ленту можно закреплять при помощи дюбелей или саморезов, или же облегчить себе задачу и приобрести самоклеющуюся ленту.
ТОП-3 популярных производителей электрических теплых полов
| Фото | Название | Рейтинг | Цена | |
| #1 | Devi | ⭐ 97 / 100 | Подробнее | |
| #2 | Rehau | ⭐ 95 / 100 | Подробнее | |
| #3 | Caleo | ⭐ 94 / 100 | Подробнее |
Caleo
Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.
Caleo
Плюсы
- высокое качество;
- отличная теплоотдача;
- в комплекте все необходимое для монтажа;
- инструкция по установке и монтажу в комплекте.
Минусы
- повышенная хрупкость пленки.
теплый пол caleo
Rehau
Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.
Rehau
Плюсы
- отличное качество;
- монтаж под любое покрытие;
- оптимальное распределение тепла.
Минусы
- относительно высокая стоимость.
rehau solelec
Devi
Электрический теплый пол Devi производится в Дании. Продукцию компании отличает высокое качество, доступная цена и универсальность. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.
Devi
Плюсы
- простой монтаж;
- не сушит воздух;
- гарантия от производителя;
- срок службы более 20 лет.
Минусы
- высокое энергопотребление.
теплый пол devi
Технология укладки водяного пола
Процесс укладки теплого пола достаточно сложный, поэтому его разделяют на несколько этапов – подготовка, монтажные работы и выполнение стяжки. Ниже приведены пошаговые инструкции для каждого из вышеуказанных этапов.
Укладка теплого пола
Подготовительный этап
Шаг 1. Демонтируйте старое напольное покрытие, удалив все лаги и доски. На основании пола можно оставить остатки кирпича.
Удалите старый пол
Шаг 2. Так выглядит пол после полного демонтажа досок.
Демонтируйте все доски
Шаг 3. Удалите лаги, чтобы основание было готов к дальнейшей работе.
Подготовьте основание для дальнейшей работы
Шаг 4. Используйте лазерный уровень для определения высоты будущего пола. Ориентироваться нужно на входную дверь в помещении.
Воспользуйтесь лазерным уровнем
Шаг 5. Нанесите на стены разметку. Одна метка указывает на толщину слоя утеплителя, а вторая – на границу между трубами системы и стяжкой.
Нанесите разметку на стены
Шаг 6. Нанесите метки на стены комнаты по всему ее периметру, ориентируясь по лазерному уровню.
Опирайтесь на показатели лазерного уровня
Шаг 7. Выполните еще два уровня разметки, основываясь на высоте стяжки и слое керамзита.
Выполните все необходимые разметки
Шаг 8. Засыпьте основание песком и равномерно распределите его по поверхности. Засыпать черновой пол нужно до нижней отметки.
Засыпьте основание песком
Шаг 9. Уплотните песок и выровняйте его повторно. Уплотнение должно проходить в несколько этапов, так что торопиться здесь не нужно.
Выровняйте и уплотните песок
Шаг 10. Защитите трубы коммуникаций при помощи энергофлекса (специальных теплоизоляционных труб, выполненных из полиэтилена).
Используйте энергофлекс для защиты коммуникации
Шаг 11. Заделайте все отверстия в стенах, в которых ранее были лаги, используя для этого цементный раствор и небольшие куски кирпича.
Замаскируйте отверстия в стенах
Шаг 12. Уложите слой гидроизоляции, зафиксировав его скотчем при необходимости.
Постелите слой гидроизоляции
Шаг 13. Приступайте к установке маяков на специальные кубики, выполненные из пеноблока. Данные кубики необходимо расставить по поверхности пола. Рекомендуемая высота кубиков – 9 см, а расстояние между ними – 1 м.
Расставьте кубики по поверхности пола
Шаг 14. После расстановки кубиков поставьте маяки – прочные профили, изготовленные из металла.
Выставьте маяки
Шаг 15. Выставляйте кубики в местах стыка металлических маяков. Чтобы стыковка проходила правильно, маяки нужно аккуратно подрезать.
Укрепите стыки металлических маяков
Шаг 16. Ориентируйтесь на линию стяжки на стене при выставлении маяков.
Ориентируйтесь на линию стяжки
Шаг 17. После выставления всех маяков зафиксируйте их, прикрутив саморезами к ранее установленным кубикам.
Закрепите маяки саморезами
Шаг 18. Сделайте черновой пол под небольшим уклоном. Для этого некоторые кубики можно вдавливать в песок. Рекомендуемый перепад на 1 метр должен составлять 5 мм.
Вдавливайте кубики в песок для получения уклона
Шаг 19. Установите дополнительные кубики, расставив их между основными. Это позволит увеличить прочность пола.
Расставьте дополнительные кубики
Шаг 20. Смешайте цементную смесь с керамзитом (2 кг цемента и 10 кг песка на 1 мешок керамзита).
Приготовьте смесь из керамзита
Шаг 21. Высыпьте готовую смесь из керамзита на основание пола, а затем разровняйте ее. Засыпайте керамзит сначала с дальнего конца комнаты.
Засыпьте основание керамзитом
Шаг 22. Накройте слой из керамзита приготовленным цементным раствором. Выровняйте его при помощи мастерка, чтобы поверхность получилась ровной.
Засыпьте основание цементным раствором
Шаг 23. Ориентируйтесь на установленные маяки, выровняйте стяжку с помощью правила. Поверхность маяков не замазывайте, поскольку их нужно будет извлекать из стяжки.
Выровняйте стяжку правилом
Шаг 24. Удалите маяки через двое суток, когда стяжка высохнет. Для этого нужно выкрутить фиксирующие саморезы.
Через два дня удалите маяки
Шаг 25. Заделайте все щели и трещины, которые появилась после удаления маяков, раствором из цемента.
Замаскируйте образовавшиеся щели
Монтаж труб
Шаг 1. Система подогрева пола сохраняется на основе газового котла, а сама батарея будет питаться от контура. Чтобы отключать радиатор и саму систему, необходимо устанавливать специальные краны. Ниже на фото представлена работа системы подогрева пола.
Контур подачи и контур обратки
Схема подключения теплого пола
Как должны располагаться краны
Расположение циркуляционного насоса
Шаг 2. Установите трубы и соединители для оборудования радиатора. В качестве уплотнителя используйте герметик или сантехнический лен.
Используйте герметик для фиксации соединений
Выполните монтаж выхода из батареи
Фото процесса монтажа
Установка крана
Шаг 3. Выходы из батареи должны выглядеть, как на фото. Один из выходов используйте для подключения системы.
Выход из батареи готов
Шаг 4. Приклейте демпферную ленту по всему периметру комнаты. Для этой цели используйте клей.
Поклейка демпферной ленты
Шаг 5. Уложите слой утеплителя на черновую стяжку. Для фиксации отдельных полос материала нужно использовать обычный скотч.
Монтаж мультифольги
Шаг 6. Поверх фольги уложите армирующую сетку, соединяя отдельные ее части проволокой.
Соедините части сетки проволокой
Шаг 7. Установите трубу, которая идет к обратке системы, а затем подключите ее.
Процесс подключения трубы
Шаг 8. Подключите трубу диаметром 20 мм к батарее, а точнее — ко второму ее выходу.
Подключение трубы водяного теплого пола
Шаг 9. Поместите трубу на пол и прикрепите ее пластиковыми хомутами к ранее уложенной арматурной сетке. Труба при этом должна быть без изломов.
Фиксация трубы пластиковым хомутом
Используйте промышленный фен для нагрева
Шаг 10. По возможности уложите трубу системы подогрева в форме змейки.
Уложите трубу змейкой
Шаг 11. Направьте обратную трубу в специальные патрубки, выполненные из металла. Эти патрубки ведут в подвальное помещение.
Направьте концы труб в специальные патрубки
Заполните пустоты монтажной пеной
Шаг 12. Части сетки, поднимающиеся над уровнем пола, закрепите на основании дюбелями.
Выполните дополнительную фиксацию сетки
Шаг 13. Установите циркуляционный насос, подключив его к обратке. Также к системе необходимо подключить краны: один для перекрытия входа к обратке, а второй – для перекрытия естественной циркуляции.
Выполните монтаж кранов
Шаг 14. Соберите регулирующий узел и подключите все трубы системы. Затем выполните тестовый запуск теплого пола, чтобы выявить возможные неисправности. Если все в порядке, то можно приступать к следующему этапу.
Сборка узла регулировки
Так выглядит процесс сборки
Подключите трубу
Выполнение стяжки
Шаг 1. Установите специальные металлические маяки для получения ровной стяжки. Их необходимо расположить на бетоне (небольших его кусочках).
Установка металлических маяков
Шаг 2. Закрепите кусочки бетона цементным раствором, зафиксировав его на основании.
Зафиксируйте куски бетона
Шаг 3. Для фиксации маяков на бетоне используйте саморезы. Проследите, чтобы все маяки выставлялись по уровню.
Закрепите маяки при помощи саморезов
Обратите внимание! Начинать установку маяков желательно со стороны входящей двери. Так будет легче подобрать высоту маяков по отношению к дверному порогу.
Шаг 4. Строго соблюдайте пропорции при замешивании бетонного раствора.
Соблюдайте рекомендуемые пропорции
Шаг 5. Готовый раствор распределите по поверхности пола равномерно. Перед заливкой трубы должны быть заполнены водой. Это важно.
Распределение бетона по поверхности
Шаг 6. Используйте правило для выравнивания бетонной стяжки. Ориентируйтесь по выставленным маякам.
Используйте правило для выравнивания бетона
Шаг 7. Для полного высыхания цементной стяжки требуется не менее 3 недель. После этого можно укладывать напольное покрытие.
Высыхание стяжки после выравнивания
Подготовительный этап
Как и любые другие монтажные процессы, все начинается с подготовки. Для этого рабочую черновую поверхность тщательно моют от грязи, пыли и других аналогичных загрязнений. Если обнаруживаются перепады в уровне или неровности, то их следует устранить. Чтобы решить этот вопрос своими руками, можно использовать один из ниже предложенных методов:
- из цемента или пескобетона делается черновая стяжка, которая сгладит все дефекты;
- в случае наличия большого количества неровностей мелкого «калибра», их можно ликвидировать, насыпав на пол несколько ведер песка, разровняв его при помощи правила.
Технология укладки теплых полов требует обязательного выполнения данного пункта. Иначе в дальнейшем настил не будет выполнять должным образом своего функционального предназначения. Одной из проблем, которые могут возникнуть на неровных поверхностях, это завоздушивание труб, также может увеличиться гидравлическое сопротивление, теплоотдача будет ниже необходимого уровня. А вот, если техника укладки теплого пола будет соблюдаться точно инструкции, то никаких проблем не возникнет.
Последующий уход
Сразу после укладки финишного покрытия ходить по полу нельзя, нужно выждать некоторое время. То же самое можно сказать о тяжелой бытовой технике – выставлять ее можно не сразу. В процессе эксплуатации теплого пола может потребоваться ремонт конструкции. Для этой работы желательно нанимать квалифицированного специалиста. Последующий уход за системой несложный, достаточно поддерживать чистоту напольного покрытия и эксплуатировать ее в соответствии с инструкцией от производителя.
Как ухаживать за теплым полом
Цены на трубы для теплого пола Rehau
трубы для теплого пола Rehau
Полистирольная схема
Полистирольная система теплого водяного пола
Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.
Полистирольная система
Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

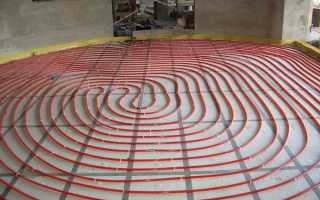

Фрагменты монтажа полистирольной системы
Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.
Полистирольная система может иметь основание толщиной от 15мм до 70мм
